Компас Адрианова: советский военный прибор с радием внутри

Представьте: вы нашли на блошином рынке советский военный компас. Тёмный корпус, кожаный ремешок, под стеклом — чёрный циферблат с аккуратными белыми делениями. Внутри что-то жёлто-коричневое поблёскивает на рисках и стрелке. Продавец говорит: «Настоящий военный, ещё с войны». Вы достаёте дозиметр. Он начинает пищать.

Это не неисправность прибора. Это компас Адрианова — самый массовый навигационный инструмент советской армии, в котором десятилетиями использовалась радиевая краска.

История: от топографа до армии

Компас разработал Всеволод Николаевич Адрианов — русский военный топограф, картограф и изобретатель. В 1907 году он создал конструкцию наручного жидкостного компаса, специально адаптированную для пехоты: компактную, защищённую, пригодную для работы в полевых условиях. Прежде пехотинцы пользовались громоздкими буссолями или карманными компасами без возможности точного визирования.

Адрианов решил проблему нескольких вещей сразу: вращающийся лимб позволял удерживать азимут без записей, а визирная линейка с мушкой — точно прицеливаться на ориентир. В 1907 году компас был принят на вооружение Русской императорской армии, а после революции — и Красной армии.

В годы Великой Отечественной войны компас Адрианова стал по-настоящему массовым: его получал каждый командир взвода, каждый разведчик. Выпускался миллионными тиражами на заводах СССР вплоть до 1990-х годов. Сегодня он производится и в России, и в Китае — но уже без радия.

Устройство компаса

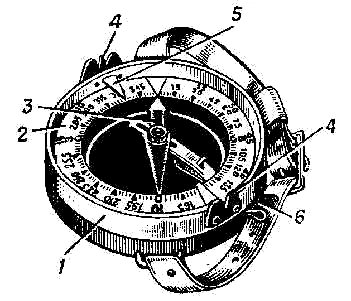

Классическая техническая схема компаса Адрианова с нумерованными элементами.

Компас состоит из нескольких ключевых элементов:

Корпус и крышка. Металлический корпус диаметром около 75 мм защищён стеклянной крышкой. На крышке нанесена визирная линейка (целик и мушка) — она используется для точного прицеливания на ориентир.

Лимб. Вращающееся кольцо с двойной шкалой: внешняя — в градусах (0–360°), внутренняя — в тысячных долях угла (0–6000). Цена деления по градусной шкале — 3°. Лимб можно зафиксировать на нужном азимуте — это главная особенность конструкции: определил направление, зафиксировал, двигайся.

Магнитная стрелка. Стальная стрелка с заострёнными концами. Северный конец обозначен треугольником и покрыт светящейся краской. На старых компасах — радиевой, на современных — нерадиоактивным люминофором.

Арретир. Фиксатор стрелки — небольшой рычаг сбоку корпуса. Позволяет стопорить стрелку при переноске, чтобы предотвратить износ опорного камня. Правило простое: компас не работает — арретир закрыт.

Жидкостное демпфирование. В отличие от более ранних конструкций, компас Адрианова — жидкостный: стрелка плавает в спиртовом растворе. Это резко сокращает время успокоения стрелки с 20–30 секунд до 3–5.

Как пользоваться в поле

Работа с компасом строится на трёх операциях:

Определение азимута на ориентир. Открываете крышку, направляете мушку на цель, читаете значение под неподвижным указателем на лимбе. Получаете магнитный азимут в градусах или тысячных.

Выдерживание направления движения. Установили нужный азимут на лимбе. Держите компас горизонтально, медленно поворачиваетесь пока северный конец стрелки не совпадёт с нулём. Теперь линия визирования совпадает с нужным направлением.

Обратный азимут. Прибавляете или вычитаете 180° — получаете направление «назад». Позволяет вернуться к исходной точке по той же линии.

Точность компаса Адрианова — ±2–3° при аккуратной работе. Этого достаточно для движения на несколько километров в поле, хотя профессиональная топографическая работа требует более точных инструментов.

Почему компас светится в темноте

Главный вопрос — вещество на рисках, стрелке и мушке. Именно оно делает компас видимым в полной темноте — и именно оно показывает на дозиметре.

Для военного инструмента ночная видимость критична: боец должен определить направление в темноте, не используя фонарь. С 1910-х годов для этого применяли радиолюминесцентные краски — смеси сульфида цинка (ZnS) и радия-226.

Принцип работы: альфа-частицы от распада радия непрерывно бомбардируют кристаллы сульфида цинка, заставляя их испускать свет. Никакой внешней подзарядки не нужно — свечение длится столько, сколько живёт радий. А живёт он очень долго.

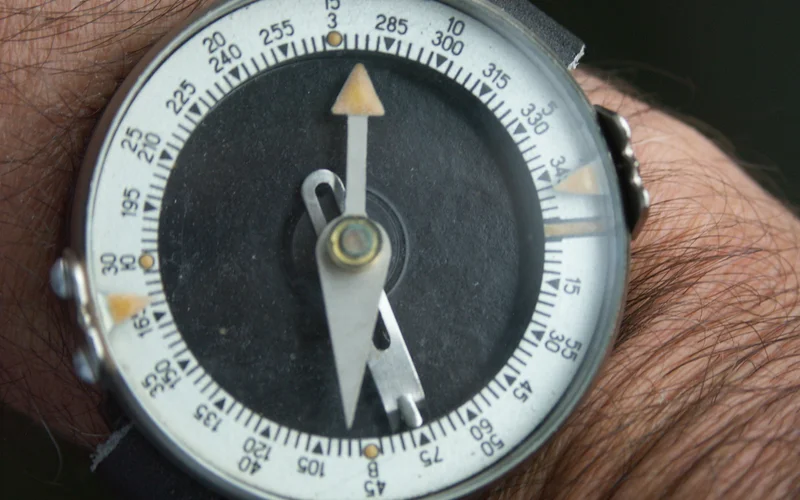

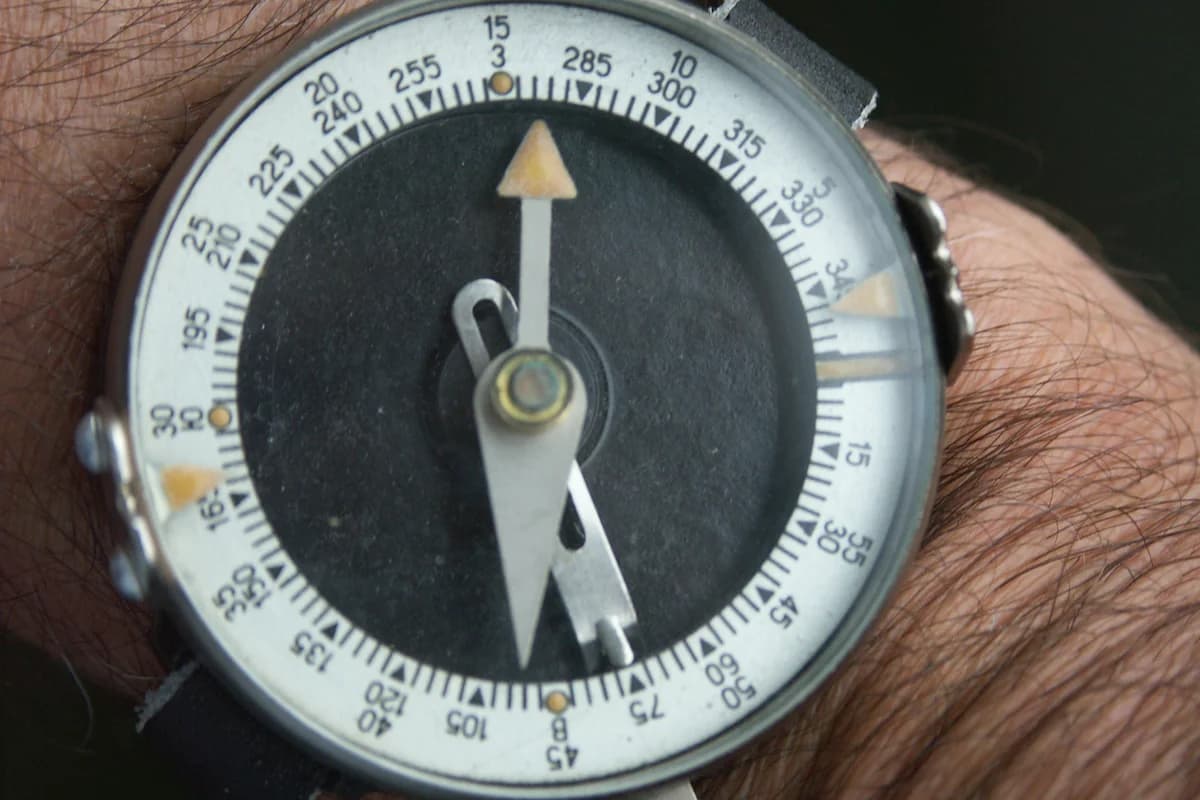

Компас Адрианова на запястье. На старых экземплярах радиевые метки имеют характерный коричнево-жёлтый цвет — следствие деградации сульфида цинка под действием альфа-частиц.

Радий-226: физика

Радий-226 (²²⁶Ra) — радиоактивный изотоп, открытый Марией и Пьером Кюри в 1898 году. Его ключевые характеристики:

Именно период полураспада в 1600 лет объясняет, почему компасы военных лет до сих пор активны. За прошедшие 70–80 лет распалось менее 5% исходного радия. Прибор, выпущенный в 1943 году, сегодня излучает почти столько же, сколько и тогда.

Цепочка распада радия-226 длинная: через 11 промежуточных изотопов она заканчивается стабильным свинцом-206. По пути — альфа-, бета- и гамма-излучатели. Именно они создают суммарный радиационный фон прибора.

Почему метки желтеют. Сульфид цинка под непрерывным облучением альфа-частицами постепенно меняет структуру кристаллической решётки. Свечение слабеет, а цвет краски меняется с белого или зелёного до характерного жёлто-коричневого. Это главный визуальный признак радиевого компаса.

Что покажет дозиметр

Подносим трубку Гейгера к компасу. Фоновое значение для большинства регионов России — 8–14 мкР/ч. Компас Адрианова с радиевой краской даёт значительно больше:

Значения зависят от количества нанесённой краски, степени её сохранности и типа дозиметра. Трубка СБМ-20, которую используют большинство бытовых дозиметров, хорошо регистрирует и гамма, и жёсткое бета-излучение. На компасе Адрианова она реагирует уверенно — показания однозначно выше фона даже на расстоянии 10–15 см.

Как отличить радиевый от безопасного

С 1970-х–1980-х годов советские заводы начали переходить на нерадиоактивные люминофоры — сначала на основе прометия-147 (мягкий бета-излучатель, значительно менее опасный), затем на фотолюминесцентные составы без какой-либо радиоактивности.

Как различить:

По цвету меток:

• Белый или голубовато-зелёный — скорее всего нерадиоактивный люминофор
• Жёлтый, коричневый, грязно-бежевый — почти наверняка радий

По свечению в темноте:

• Нерадиоактивный: светится 2–3 часа после засветки на свету, затем гаснет
• Радиевый: светится постоянно, без какой-либо предварительной засветки

По дозиметру:

• Самый надёжный способ. Поднесите трубку Гейгера вплотную к стеклу. Нерадиоактивный компас не даст никаких показаний выше фона.

По году выпуска:

• До ~1960 года: высокая вероятность радия
• 1960–1980-е: переходный период, зависит от завода и партии
• После 1980-х: как правило, нерадиоактивный

Насколько это опасно

Компас цел и закрыт. Альфа-излучение задерживается стеклом и корпусом полностью — альфа-частицы не проникают даже через лист бумаги. Основное внешнее облучение создаёт гамма-составляющая цепочки распада. При ношении на запястье в течение дня суммарная доза сопоставима с одним снимком на рентгене. Ни один военный, носивший этот компас годами, не получил значимой дозы от самого прибора.

Компас повреждён или разобран. Если краска осыпалась, образовалась пыль — возникает риск ингаляционного или перорального поступления радия. Альфа-излучатели внутри организма несравнимо опаснее внешнего облучения. Именно так погибли Радиевые девушки в 1920-е годы — они облизывали кисти, нанося похожую краску на циферблаты часов.

Кроме того, в цепочке распада Ra-226 образуется радон-222 — инертный газ. В закрытом помещении с множеством повреждённых радиевых приборов теоретически может накапливаться радон. На практике один-два компаса такой концентрации не создадут.

Практические рекомендации:

• Не разбирайте компас и не пытайтесь стереть или почистить метки
• Храните в плотно закрытом состоянии (крышка закрыта)
• Если стекло треснуто — положите в герметичный пакет
• Мойте руки после работы с прибором
• Не давайте детям

Где найти сегодня

Компасы Адрианова в огромных количествах появляются на блошиных рынках — особенно «Вернисаж» в Измайлово (Москва) и «Удельная» (Санкт-Петербург), а также на Авито по запросам «компас Адрианова» или «компас военный СССР».

Цена: нерадиоактивный экземпляр советского периода — от 300 до 1 000 рублей. Ранние выпуски 1940–50-х с сохранной оригинальной краской и кожаным ремнём — 2 000–6 000 рублей и выше.

Другие советские приборы с радиевой краской

Компас Адрианова — самый известный, но далеко не единственный советский прибор с радиолюминесцентными метками. Если вы коллекционируете военную технику, дозиметр стоит поднести и к авиационным приборам 1940–60-х годов (альтиметры, авиагоризонты — часто имеют больший слой краски, чем компас), морским хронометрам военного времени, советским наручным часам «Победа», «Восток», «Полёт» выпуска 1940–60-х, а также к артиллерийскому компасу АК.

На блошином рынке работающий дозиметр — обязательный инструмент для любого, кто интересуется советской военной техникой.

Итог

Компас Адрианова — один из тех артефактов, где история, физика и радиационная безопасность сходятся в одной точке. Прибор разработан в 1907 году, использовался в крупнейших военных конфликтах XX века и до сих пор встречается на прилавках барахолок — иногда с радием внутри, иногда без.

Если у вас есть такой компас, поднесите дозиметр. Если фон повышен — не паникуйте, но соблюдайте простые правила: храните закрытым, не разбирайте, мойте руки. Прибор безопасен в целом виде и представляет реальный интерес как исторический артефакт с измеримой физикой внутри.
