Справочник детекторов
Трубки Гейгера–Мюллера
Справочник счётчиков Гейгера–Мюллера: технические характеристики, происхождение, напряжения питания и рекомендации по применению в DIY-проектах.
Всего в базе
14
Советских
8
Современных
6

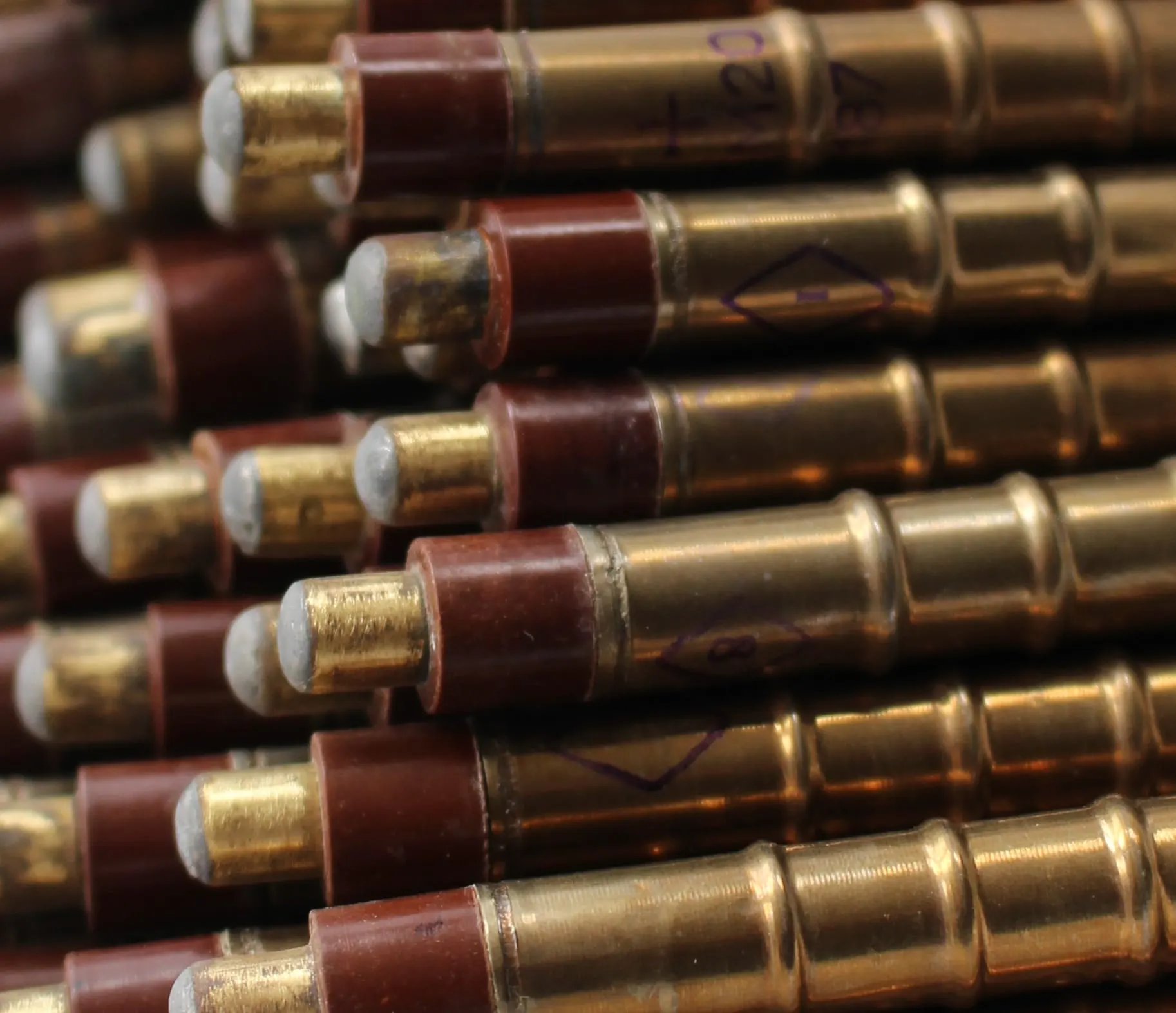

СБМ-20 (SBM-20)
Самая распространённая советская трубка. Идеальна для DIY-проектов. Реагирует на бета и гамма.
Напряжение
400 В
Чувствительность
0.08 мкЗв/ч
CPM / мкЗв/ч
~175 имп/мкЗв/ч
Длина
108 мм
Диаметр
11 мм

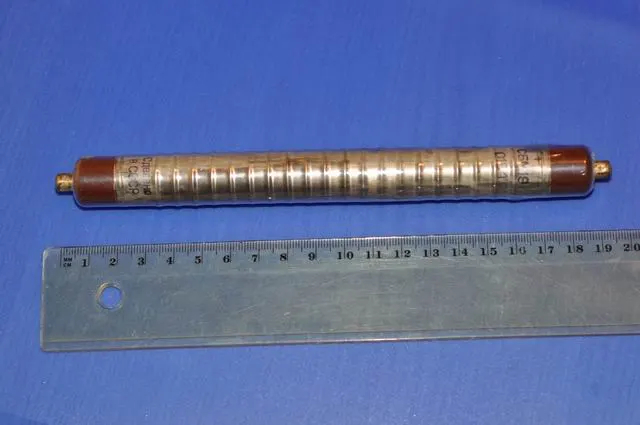

СБМ-19 (SBM-19)
Крупная и высокочувствительная трубка. Применяется в профессиональных приборах.
Напряжение
400 В
Чувствительность
0.06 мкЗв/ч
CPM / мкЗв/ч
~220 имп/мкЗв/ч
Длина
175 мм
Диаметр
14 мм

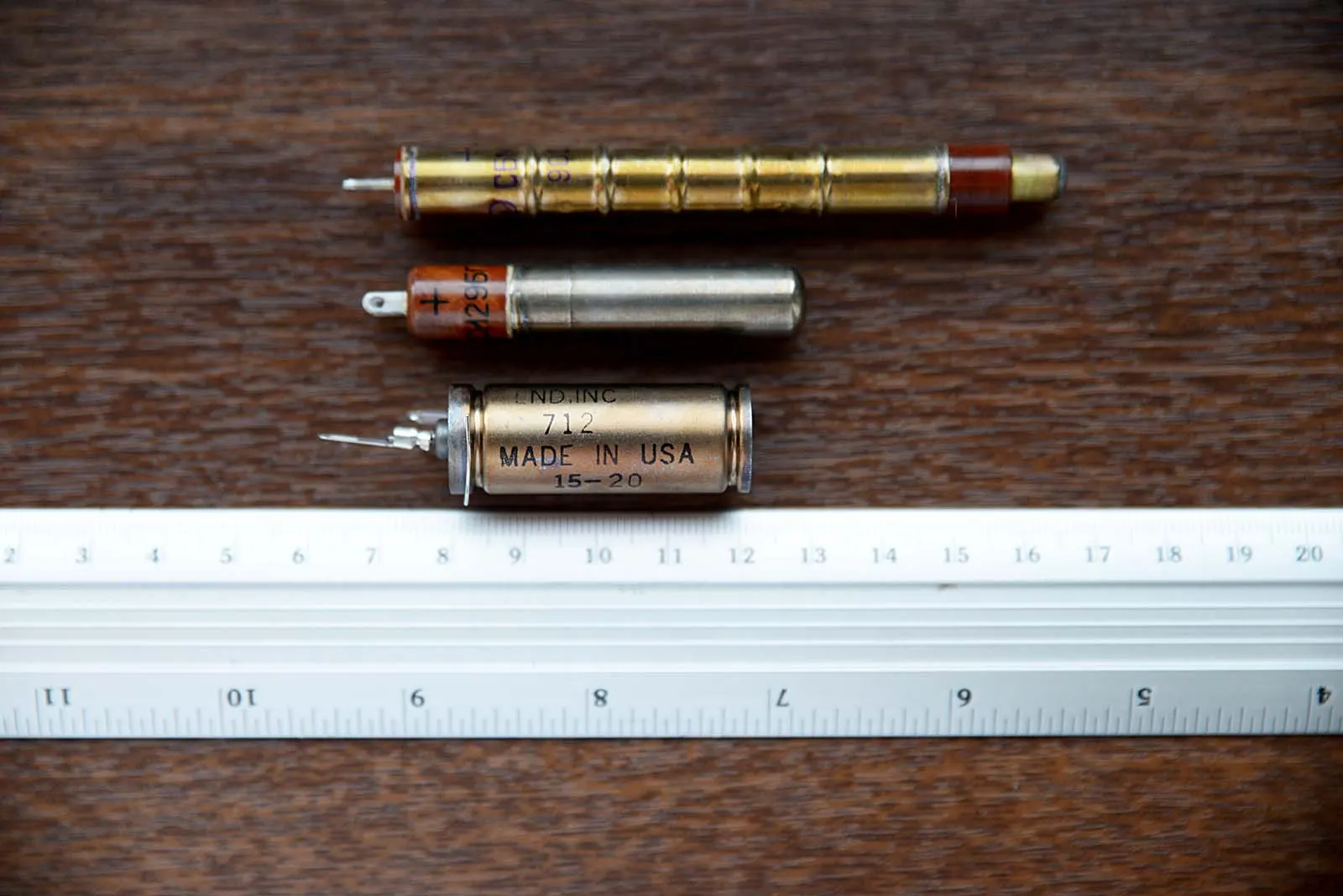

LND 712
Торцевой детектор с тонким окном. Позволяет регистрировать альфа-излучение.
Напряжение
500 В
Чувствительность
0.05 мкЗв/ч
CPM / мкЗв/ч
~123 имп/мкЗв/ч
Длина
43 мм
Диаметр
20 мм
J305
Бюджетный аналог СБМ-20. Широко используется в DIY-наборах с Arduino/ESP32.
Напряжение
380–450 В
Чувствительность
0.10 мкЗв/ч
CPM / мкЗв/ч
~123 имп/мкЗв/ч
Длина
103 мм
Диаметр
11 мм
М4011
Популярный китайский клон SBM-20. Стабильные характеристики при низкой цене.
Напряжение
380–450 В
Чувствительность
0.10 мкЗв/ч
CPM / мкЗв/ч
~105 имп/мкЗв/ч
Длина
103 мм
Диаметр
11 мм

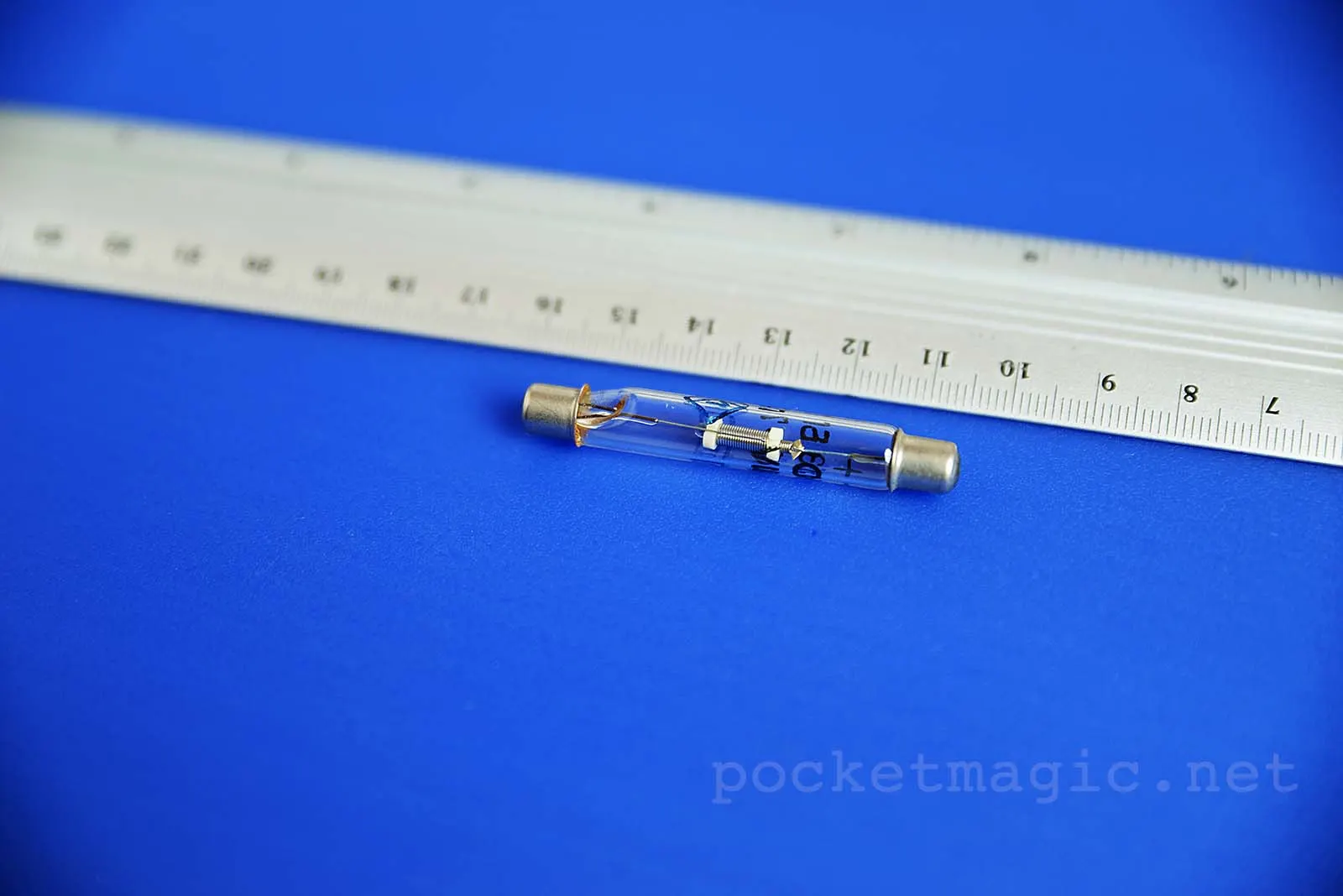

СИ-3БГ
Советская трубка с высоким рабочим напряжением. Применяется в школьных дозиметрах.
Напряжение
350–450 В
Чувствительность
0.15 мкЗв/ч
CPM / мкЗв/ч
~12 имп/мкЗв/ч
Длина
60 мм
Диаметр
13 мм

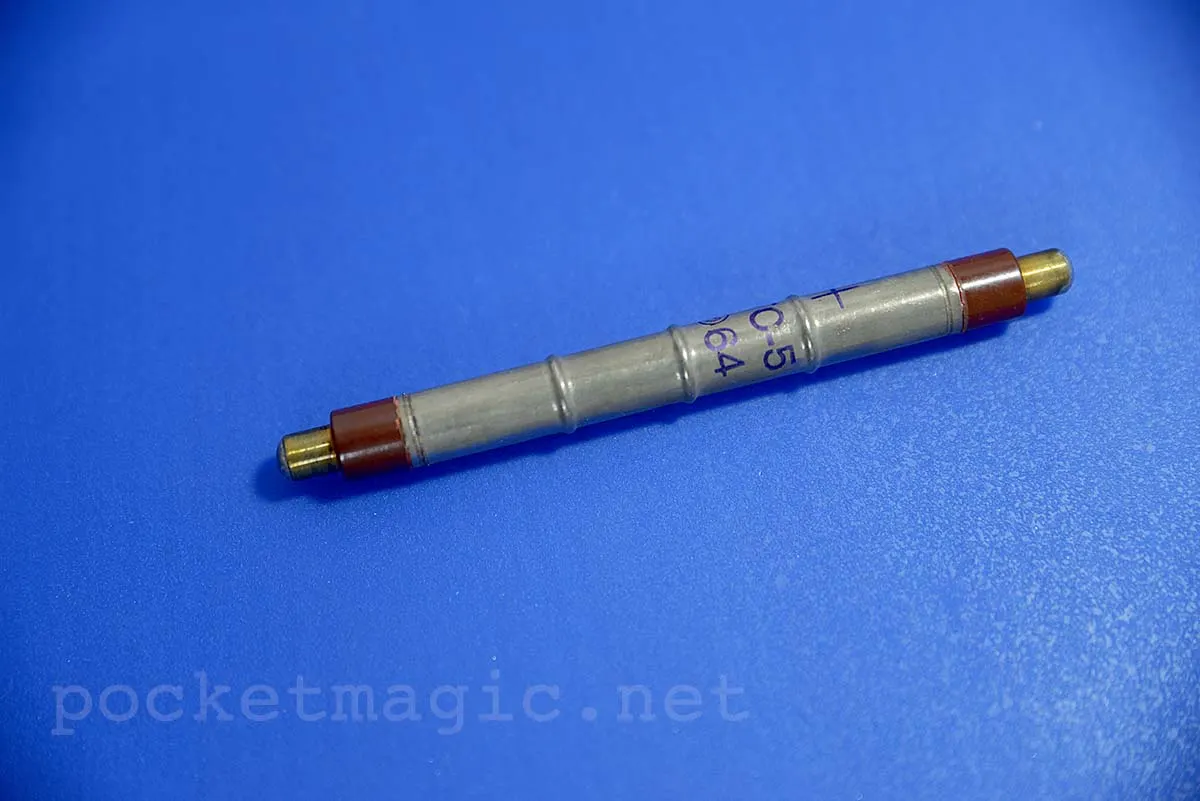

СТС-5
Компактная советская трубка. Применяется в войсковых приборах ДП-5.
Напряжение
350–450 В
Чувствительность
0.12 мкЗв/ч
CPM / мкЗв/ч
~20 имп/мкЗв/ч
Длина
88 мм
Диаметр
10 мм
СБТ-9
Плоский торцевой детектор для измерения бета-загрязнения поверхностей.
Напряжение
400 В
Чувствительность
высокая
CPM / мкЗв/ч
N/A
Длина
52 мм
Диаметр
40 мм

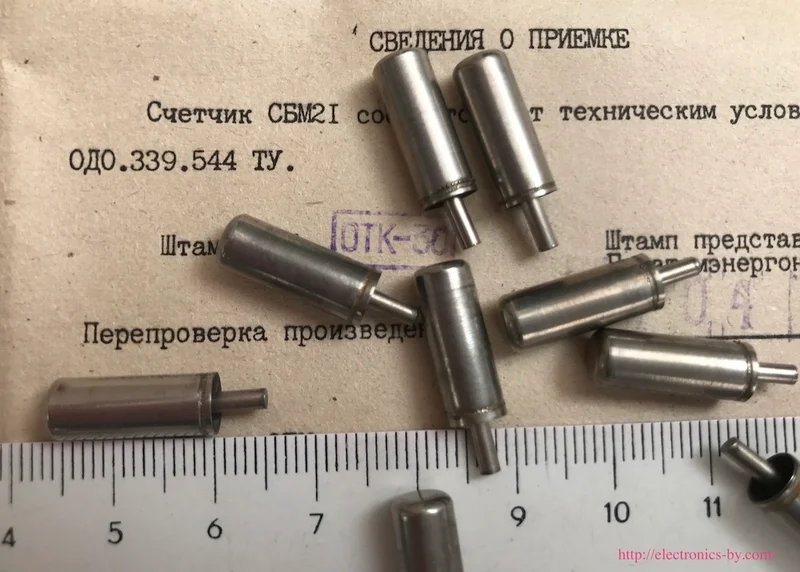

СБМ-21 (SBM-21)
Миниатюрная трубка советского производства (Ø6×16мм, 0.8г). Используется в компактных дозиметрах. Чувствительность к Cs-137: 6.5–9.5 имп/с при 10 мкР/с. Регистрирует гамма и жёсткое бета-излучение. Несмотря на малый размер, стабильна в работе благодаря галогенному наполнению.
Напряжение
350–475 В
Чувствительность
Очень высокая (малые размеры, высокое CPM)
CPM / мкЗв/ч
~8 имп/мкЗв/ч
Длина
14 мм
Диаметр
5 мм

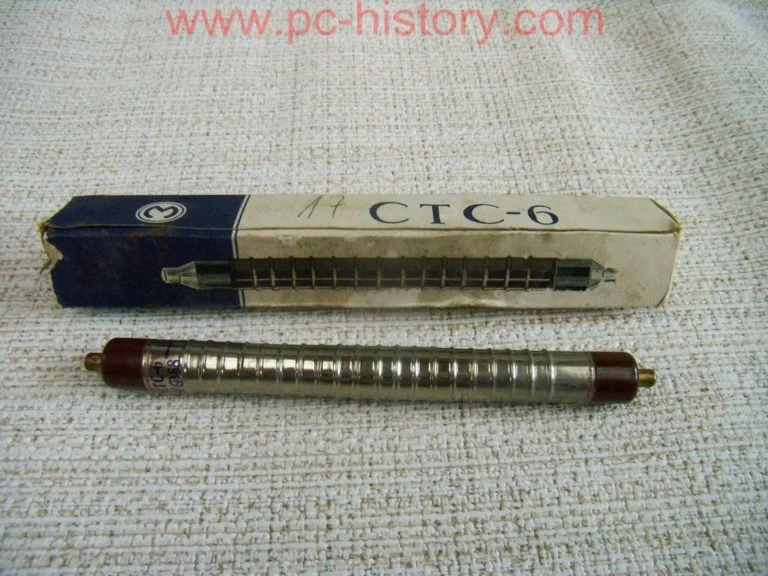

СТС-6
Советская трубка со стеклянным торцевым окошком, покрытым проводящим слоем. Регистрирует бета-частицы с энергией от 150 кэВ и гамма-излучение. Применялась в дозиметрах ДП-5, ДРБП-03.
Напряжение
350–450 В
Чувствительность
Средняя, повышенная к бета-излучению
CPM / мкЗв/ч
~100 имп/мкЗв/ч
Длина
107 мм
Диаметр
11 мм
СИ-1Г
Торцевая трубка с тонким слюдяным окошком (~4 мг/см²). Единственный тип, способный регистрировать альфа-частицы средней энергии. Применяется в приборах типа МКС-01СА1М, ДКС-96. Окошко хрупкое — требует защиты.
Напряжение
350–500 В
Чувствительность
Высокая к альфа, бета, гамма
CPM / мкЗв/ч
~120 имп/мкЗв/ч
Длина
52 мм
Диаметр
19 мм
СИ-29БГ
Крупная плоская трубка-«панкейк» с большим слюдяным окошком (~30 мг/см²). Регистрирует альфа (>4 МэВ), бета и гамма. Большая площадь детектирования (50 см²) даёт высокую чувствительность к слабым источникам. Применяется в радиометрах поверхностного загрязнения.
Напряжение
350–450 В
Чувствительность
Высокая, большая рабочая площадь
CPM / мкЗв/ч
~160 имп/мкЗв/ч
Длина
20 мм
Диаметр
80 мм

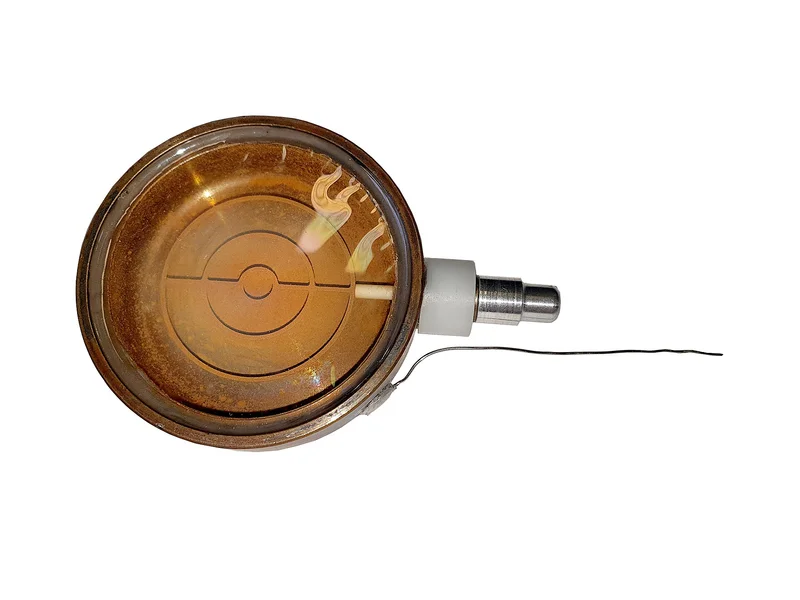

LND-7317
Американская трубка-панкейк от LND Inc. Диаметр окошка 45 мм, толщина слюды ~2 мг/см². Регистрирует альфа (от 3 МэВ), бета (от 40 кэВ) и гамма. Высокое рабочее напряжение (900 В). Используется в профессиональных радиометрах поверхностного загрязнения.
Напряжение
900 В
Чувствительность
Высокая, большая рабочая площадь
CPM / мкЗв/ч
~500 имп/мкЗв/ч
Длина
17 мм
Диаметр
45 мм
J321 (панкейк)
Китайский аналог панкейк-трубки советского образца. Слюдяное окошко ~2 мг/см². Регистрирует альфа, бета и гамма. Значительно дешевле LND-7317 при близких характеристиках. Популярна в DIY-дозиметрах для обнаружения загрязнений.
Напряжение
380–450 В
Чувствительность
Высокая, аналог СИ-29БГ
CPM / мкЗв/ч
~153 имп/мкЗв/ч
Длина
15 мм
Диаметр
50 мм
