Тормозное излучение: физика рентгена от трубки до звёзд

Каждый раз, когда вы делаете рентгеновский снимок в больнице, происходит одно и то же явление: пучок электронов на огромной скорости врезается в металлическую мишень и резко тормозит. Энергия торможения не исчезает — она вырывается наружу в виде рентгеновских лучей. Это и есть тормозное излучение, или по-немецки — Bremsstrahlung.

Что такое тормозное излучение

Слово «Bremsstrahlung» составлено из немецких bremsen — тормозить и Strahlung — излучение. Термин ввёл немецкий физик Арнольд Зоммерфельд в 1909 году.

Суть явления вытекает из основ классической электродинамики: любой заряд, движущийся с ускорением, излучает электромагнитные волны. Ускорение может быть как положительным (разгон), так и отрицательным (торможение). Когда быстрый электрон пролетает мимо атомного ядра, кулоновское поле ядра искривляет его траекторию и замедляет. Электрон теряет кинетическую энергию — и эта энергия уходит в виде фотона.

Чем резче торможение — тем энергичнее (коротковолновее) излучённый фотон. Чем плавнее — тем мягче фотон. Поскольку каждый электрон тормозит по-своему, в разных точках своего пути — излучение получается с непрерывным спектром: от почти нулевых энергий до максимума, определяемого полной начальной кинетической энергией электрона.

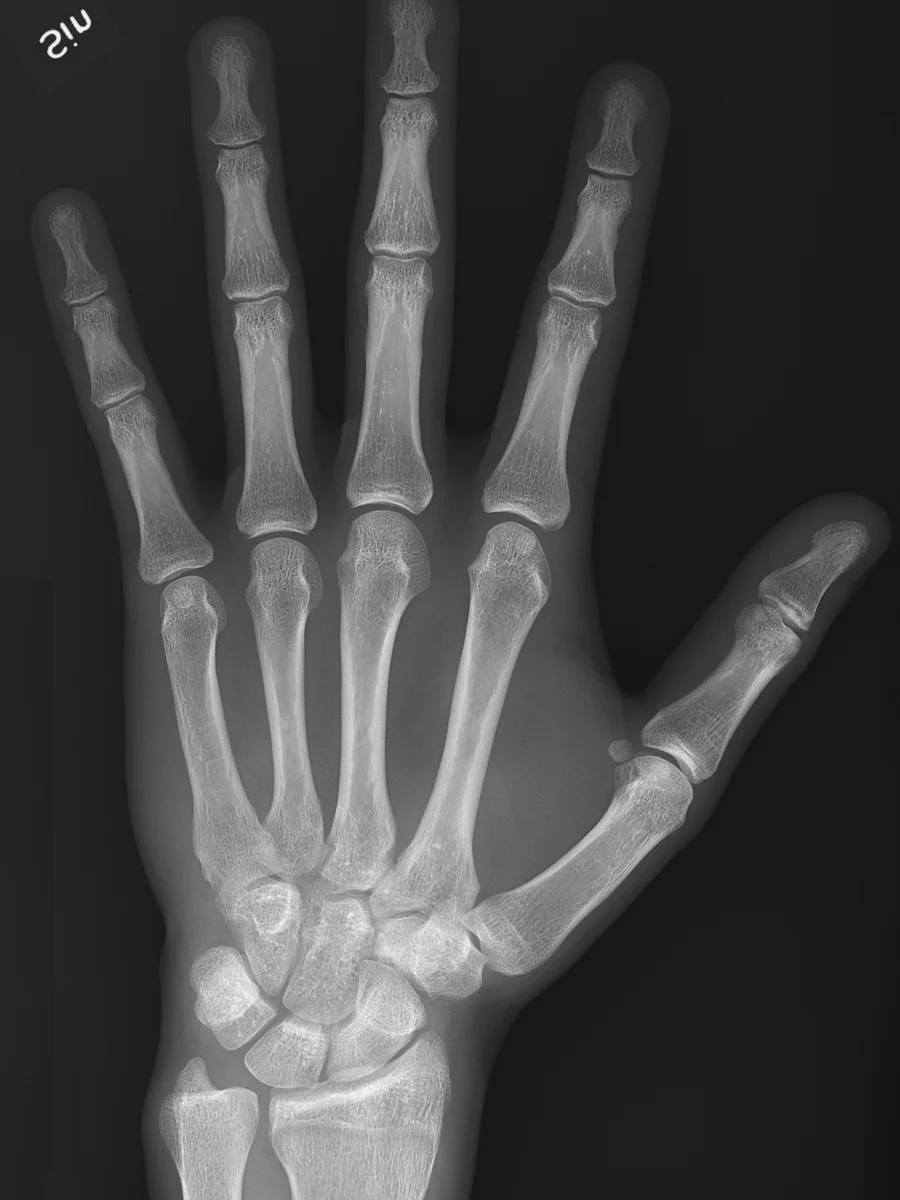

Рентгеновский снимок кисти руки — медицинская диагностика основана на тормозном излучении уже более 125 лет. Фото: Unsplash / Public Domain.

Почему именно электроны, а не протоны

Мощность тормозного излучения зависит от квадрата ускорения частицы. А ускорение при одинаковой силе обратно пропорционально массе. Электрон в ~1836 раз легче протона — поэтому при одинаковой скорости он тормозит несравнимо резче и излучает в миллионы раз интенсивнее.

Именно поэтому рентгеновские аппараты и медицинские ускорители работают с электронами, а не с тяжёлыми заряженными частицами. Протонам для заметного тормозного излучения нужны фантастически высокие энергии.

История открытия

• 1895 — Вильгельм Конрад Рентген открывает «Х-лучи», наблюдая свечение экрана при работе катодно-лучевой трубки. Природа излучения поначалу неизвестна.
• 1909 — Арнольд Зоммерфельд даёт теоретическое объяснение непрерывного рентгеновского спектра и вводит термин «Bremsstrahlung».
• 1915 — Дуэйн и Хант устанавливают закон минимальной длины волны: λₘᵢₙ = hc / (eU), где U — напряжение на трубке. Это одно из первых прямых подтверждений квантовой теории.
• 1929 — Зоммерфельд строит полную квантово-механическую теорию тормозного излучения.
• 1934 — Бете и Хайтлер создают современную квантовополевую теорию (формулы Бете–Хайтлера), которая используется и сегодня.

Как устроена рентгеновская трубка

Рентгеновская трубка — это вакуумный прибор, в котором:

1. Катод (вольфрамовая нить) нагревается до ~2200 °C и испускает электроны за счёт термоэлектронной эмиссии
2. Электроны ускоряются напряжением 40–150 кВ (в медицинских аппаратах) или 6–25 МВ (в радиотерапевтических линейных ускорителях)
3. Электроны врезаются в анод (мишень из вольфрама или молибдена)
4. ~97–99% кинетической энергии превращается в тепло, и лишь 1–3% — в рентгеновское излучение

КПД рентгеновской трубки, таким образом, составляет всего несколько процентов. Именно поэтому аноды мощных трубок охлаждаются маслом, водой или вращаются (вращающийся анод распределяет тепло по большей площади).

Спектр излучения трубки состоит из двух компонентов:

• Непрерывный фон — тормозное излучение с энергиями от нуля до eU
• Характеристические пики — острые линии, соответствующие электронным переходам в атомах анода (не тормозное, а флуоресцентное излучение)

Граница Дуэйна–Ханта: квантовый отпечаток

Особенность тормозного спектра — жёсткая коротковолновая граница. Ни один фотон не может иметь энергию больше, чем начальная кинетическая энергия электрона:

E_max = eU = hν_max = hc/λ_min

При напряжении 60 кВ минимальная длина волны равна ~21 пикометру. При 120 кВ — ~10 пикометрам.

Это соотношение — прямое следствие закона сохранения энергии в квантовом мире. Именно измерение границы Дуэйна–Ханта в начале XX века стало одним из первых экспериментальных подтверждений постоянной Планка.

Тормозное излучение и защита: свинец — не всегда лучший выбор

Здесь важный практический момент, который часто упускают. При торможении бета-частиц (электронов от радиоактивного распада) в тяжёлых материалах возникает тормозное излучение, и жёсткие гамма-лучи от него могут быть опаснее исходных бета-частиц.

Поэтому для защиты от бета-источников используют двухслойную защиту:

1. Первый слой — лёгкий материал (полиэтилен, оргстекло, вода) — тормозит электроны с минимальным тормозным излучением
2. Второй слой — свинец или сталь — поглощает остаточное гамма-излучение

Прямая защита только свинцом от бета-излучателей (например, Sr-90 или P-32) — распространённая ошибка, которая может дать обратный эффект.

Тормозное излучение в природе и космосе

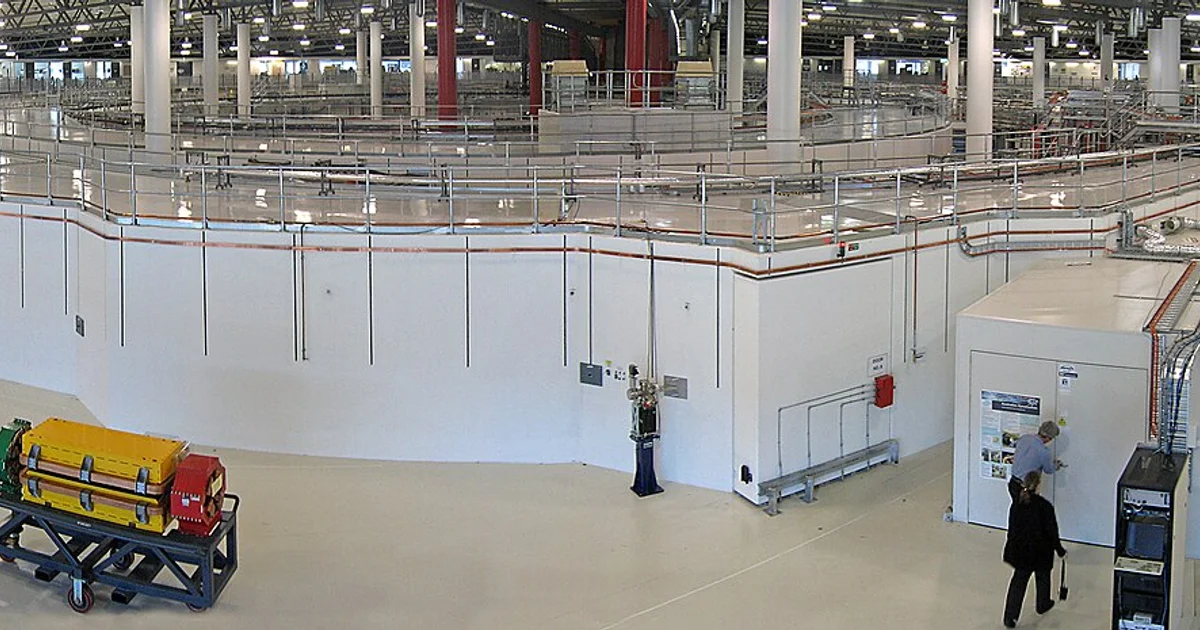

Австралийский синхротрон в Мельбурне. Электроны, летящие по кольцу в магнитном поле, излучают синхротронное излучение — разновидность тормозного. Фото: Wikimedia Commons / CC BY-SA.

Тормозное излучение — не только лабораторный феномен. В природе оно возникает повсюду, где есть быстрые заряженные частицы.

Солнечная корона при температуре 1–3 миллиона кельвин — источник мощного теплового тормозного излучения в рентгеновском диапазоне. Именно его регистрируют космические рентгеновские телескопы.

Межзвёздный ионизированный газ (HII-регионы, туманности) светится в радиодиапазоне в основном за счёт тормозного излучения свободных электронов в горячей плазме.

Скопления галактик — гигантские облака горячего газа при температурах 10⁷–10⁸ К — один из самых мощных источников тормозного рентгеновского излучения во Вселенной. Их наблюдают телескопы Chandra и XMM-Newton.

Молнии — мощный электрический разряд, ускоряющий электроны, тоже сопровождается тормозным излучением в гамма-диапазоне. Это явление называют «наземными гамма-вспышками» (TGF); их регистрируют спутники.

Синхротронное излучение — особый случай

Когда заряженная частица движется по изогнутой траектории (в магнитном поле ускорителя), она тоже испытывает ускорение — поперечное. Возникает синхротронное излучение — частный случай тормозного. У релятивистских частиц оно сосредоточено в узком конусе вперёд по движению и крайне интенсивно.

Синхротронное излучение современных ускорителей — исключительно мощный и управляемый источник рентгеновских лучей, применяемый в материаловедении, структурной биологии (расшифровка белков, в том числе вирусных), медицине и нанотехнологиях. На Австралийском синхротроне, например, одновременно работают десятки экспериментальных станций, каждая из которых использует пучок «тормозного» рентгена для своих задач.

Практические применения сегодня

Тормозное излучение — невидимый двигатель современной медицины и науки. Каждый день миллионы рентгеновских снимков, тысячи сеансов лучевой терапии и сотни синхротронных экспериментов по всему миру основаны на одном и том же принципе: резкое торможение электрона высвобождает фотон.
