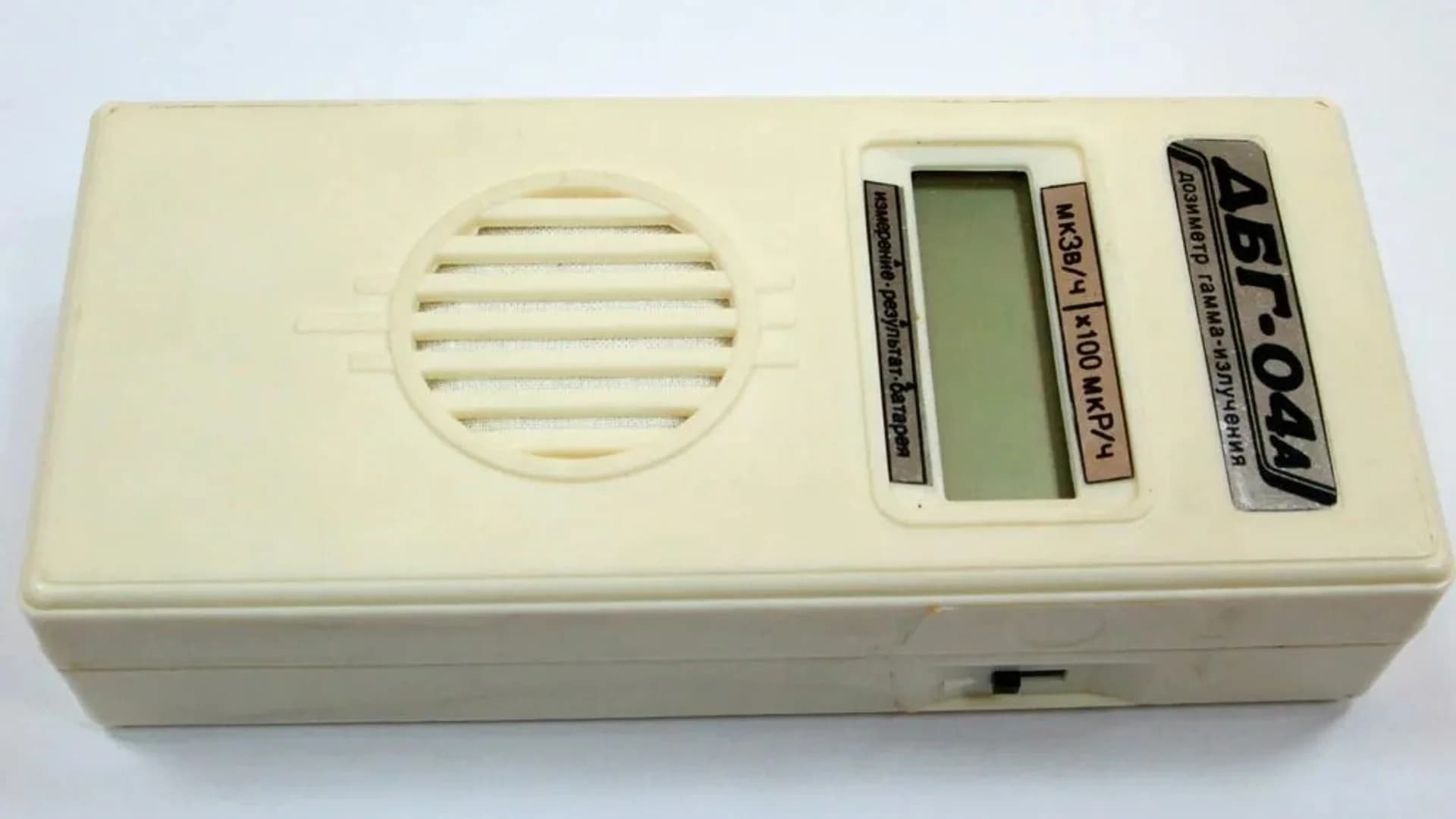

ДБГ-04А: обзор бытового дозиметра с четырьмя трубками СБМ-20

ДБГ-04А — бытовой дозиметр российского производства с четырьмя детекторами СБМ-20. Именно количество трубок делает его нетипичным представителем своего класса: большинство бытовых дозиметров ограничиваются одной. Четыре детектора дают прибору в четыре раза лучшую статистику, чем однотрубочные аналоги — и это сразу заметно на практике.

Технические характеристики

Четыре трубки: почему это важно

Чтобы понять главное преимущество ДБГ-04А, нужно вспомнить физику. Трубка Гейгера–Мюллера регистрирует каждый квант гамма-излучения случайно — ионизирующий фотон либо взаимодействует с газом в трубке, либо пролетает мимо. На естественном фоне (~0,12 мкЗв/ч) одна трубка СБМ-20 регистрирует в среднем 15–25 импульсов в минуту — примерно один раз в 3–4 секунды.

При такой скорости счёта для достижения статистической погрешности ±15% одной трубке нужно набрать около 50 событий, то есть ~2–3 минуты. Дозиметры с одной СБМ-20 компенсируют это долгим временем усреднения (RADEX RD1503, например, обновляет показания раз в 40 секунд).

С четырьмя трубками скорость счёта вырастает в четыре раза: 60–100 импульсов в минуту. Это позволяет прибору набирать необходимую статистику значительно быстрее и реагировать на изменение радиационной обстановки заметно оперативнее.

На практике это означает: ДБГ-04А показывает стабильное значение там, где однотрубочный прибор ещё «гуляет» между несколькими показаниями.

Методика измерений

Подготовка к работе

1. Установите свежую батарею типа «Крона» (9 В) и включите прибор.
2. Убедитесь, что показания стабилизировались — подождите не менее 1 минуты после включения: первые секунды прибор набирает начальную статистику.
3. Проверьте исправность: на естественном фоне показания должны находиться в диапазоне 0,08–0,25 мкЗв/ч.

Измерение гамма-фона помещения

1. Расположите прибор горизонтально на высоте 0,5–1 м от пола — вдали от стен, окон, крупных металлических предметов (не ближе 0,5 м).
2. Дайте прибору работать не менее 3–5 минут, фиксируя показания каждые 30 секунд.
3. Запишите 5–7 отсчётов и вычислите среднее арифметическое — это и есть мощность дозы в данной точке.
4. Для получения полной картины помещения проведите измерения в 3–5 точках: центр комнаты, у наружных стен, у пола (особенно в местах возможного накопления радона).
5. За результат принимайте среднее по всем точкам. Максимальное разовое значение не должно использоваться как единственная оценка.

Измерение бета-загрязнения поверхностей

ДБГ-04А позволяет обнаружить бета-загрязнение поверхностей (грунт, стройматериалы, посуда, продукты) — это отличает его от большинства бытовых дозиметров.

1. Измерьте фоновое значение — приподнимите прибор на 0,5 м от поверхности, запишите показание (γ-фон).
2. Поднесите прибор вплотную к исследуемой поверхности (2–3 см), торцом детекторов к объекту.
3. Дайте прибору стабилизироваться 1–2 минуты.
4. Сравните значение с фоновым: если показания выросли более чем на 30–50% — это признак бета-загрязнения поверхности.

Важно: ДБГ-04А не измеряет плотность потока бета-частиц в единицах ч/см²·мин — он показывает условную мощность дозы. Результат пригоден для предварительной оценки, но не для официального радиационного контроля.

Время измерения

Несмотря на четыре трубки, соблюдайте минимальное время экспозиции:

Нормативные значения

Измеренные значения необходимо сравнивать с нормативными документами — прежде всего с НРБ-99/2009 (Нормы радиационной безопасности) и ОСПОРБ-99/2010.

Для ориентира: годовая доза 1 мЗв/год (рекомендуемый предел для населения по НРБ-99/2009) соответствует постоянному нахождению в поле с мощностью ~0,11 мкЗв/ч.

Типичные ошибки при работе с ДБГ-04А

Слишком короткое время измерения. Даже с четырьмя трубками 10–15 секунд недостаточно для стабильного результата. На естественном фоне нужно не менее 2–3 минут.

Измерение вплотную к стенам или полу. Железобетон, кирпич и грунт содержат естественные радионуклиды (калий-40, торий, уран) и могут давать локальные повышения, не характерные для помещения в целом. Располагайте прибор в центре комнаты на расстоянии от стен.

Путаница между гамма-фоном и бета-загрязнением. При поднесении прибора вплотную к любому предмету показание увеличивается из-за геометрии — объект «перекрывает» часть небесного полушария. Всегда сравнивайте с фоном, измеренным в тех же условиях на расстоянии 0,5 м.

Работа при разряженной батарее. При падении напряжения ниже 7 В показания прибора становятся заниженными или нестабильными — батарею следует заменить при первых признаках нестабильности.

Прямой солнечный свет. ЖК-дисплей ДБГ-04А плохо читается на солнце. Избегайте проведения измерений на ярком свету — риск неправильно считать значение.

Что умеет ДБГ-04А

Широкий диапазон. Верхняя граница 99,99 мкЗв/ч — это почти в 10 раз больше, чем у большинства бытовых дозиметров. Прибор не уходит в насыщение в условиях повышенного фона, что делает его полезным не только дома.

Регистрация бета-излучения. Трубки СБМ-20 имеют тонкий торец, через который проникают бета-частицы достаточно высокой энергии. Поднесённая к торцу прибора поверхность с бета-загрязнением даст заметный прирост показаний.

Простота эксплуатации. Один источник питания (Крона), ЖК-дисплей с крупными цифрами, минимум кнопок. Прибор не требует обучения и готов к работе сразу после включения.

Звуковая индикация. Встроенный динамик щёлкает при каждом зарегистрированном импульсе — режим «поиска» позволяет ориентироваться по частоте звука, не глядя на экран.

Чего не хватает

Нет подключения к компьютеру. Данные нельзя передать на ПК, телефон или внешний носитель. История измерений не сохраняется — прибор живёт «в моменте».

Нет альфа-регистрации. Металлический катод трубки СБМ-20 полностью поглощает альфа-частицы. Для оценки загрязнения альфа-излучателями (радон-222, полоний, уран) нужен прибор с другим типом детектора.

Большой вес и размер. 350 граммов и 15 сантиметров длины — это не карманный дозиметр. По сравнению с компактным RADEX RD1503 (~90 г) ДБГ-04А заметно тяжелее.

Батарея Крона. Крона разряжается быстрее пальчиковых элементов и стоит дороже. При интенсивном использовании расходы на питание выше, чем у дозиметров на АА или ААА.

Сравнение с аналогами

RADEX RD1503 — одна трубка СБМ-20, 40 секунд усреднения, 90 г, диапазон 0,05–9,99 мкЗв/ч. Компактнее и легче, но медленнее реагирует на изменения фона.

РАДЭКС РД1706 — одна СБМ-20, добавлен вывод в мР/ч, USB. Диапазон такой же. Удобнее для работы с рентгеновским оборудованием.

ДКГ-03Д «Грач» — 4 × СБМ-20 и дополнительно СБМ-21, профессиональный прибор повышенной чувствительности. Значительно дороже, предназначен для более серьёзных задач.

Дозиметр-радиометр МКС-01СА1М — сертифицированный прибор с батареей АА, поддержкой нескольких режимов измерения и официальным свидетельством о поверке. Выбор для тех, кому нужен документ.

Для кого подходит ДБГ-04А

Прибор хорошо подойдёт, если вам нужна:

• Быстрая реакция на изменение фона. Четыре трубки дают более стабильные показания на естественном фоне и оперативнее реагируют на повышение.
• Расширенный диапазон. Верхняя граница 99,99 мкЗв/ч перекрывает большинство реальных ситуаций, включая работу вблизи промышленного оборудования.
• Надёжность. Конструкция без лишней электроники — меньше что ломается.

ДБГ-04А не является прибором для профессиональных дозиметристов (те выбирают сертифицированные дозиметры со свидетельством о поверке), но среди бытовых приборов занимает нишу «серьёзного любительского»: точнее и стабильнее большинства однотрубочных дозиметров, хотя и крупнее.

Если скорость измерения и стабильность показаний важнее размера — ДБГ-04А заслуживает внимания.
