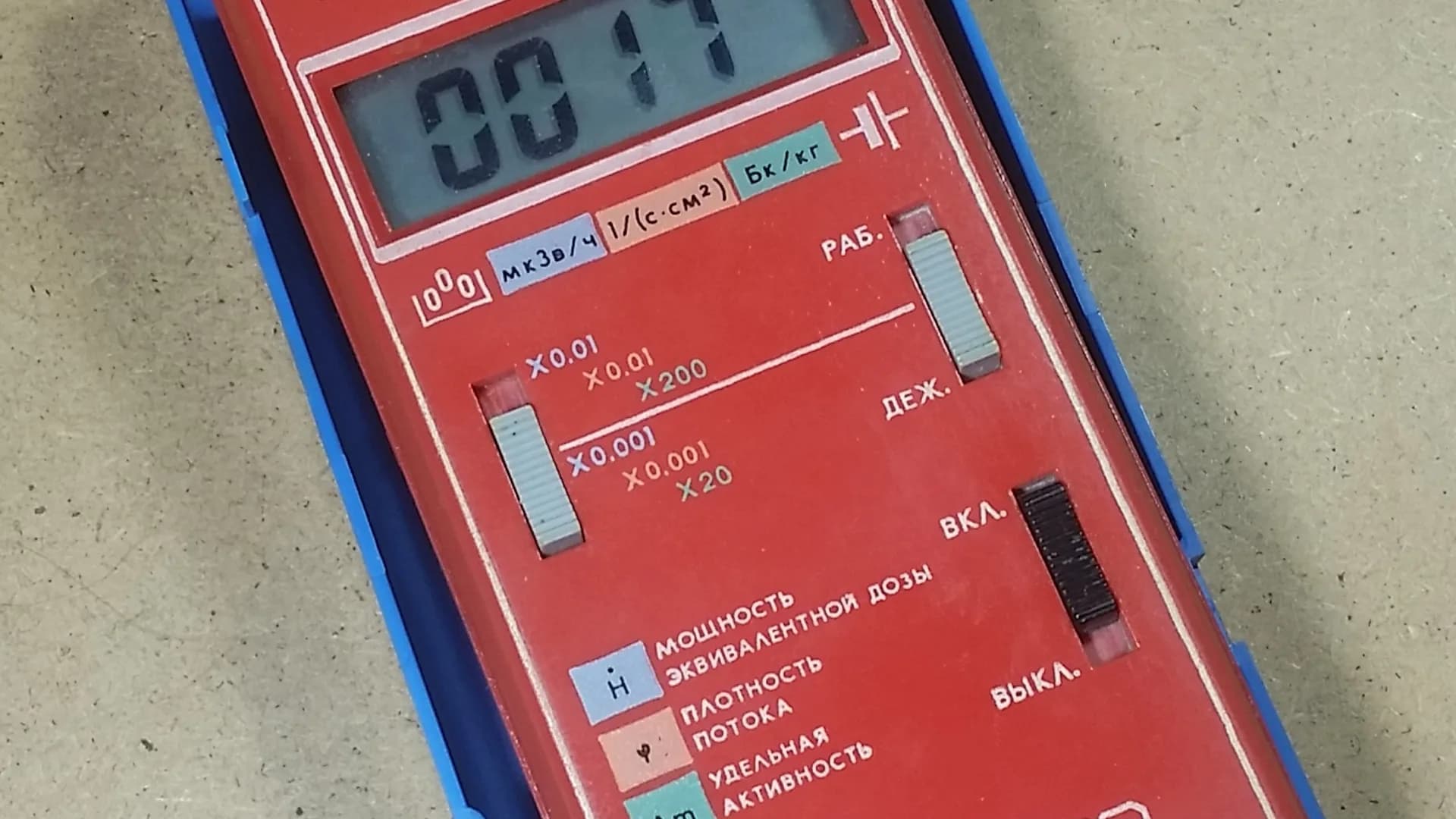

РКСБ-104 — советский бытовой дозиметр-радиометр, разработанный Белорусским заводом «Белвар» в конце 1980-х годов в ответ на Чернобыльскую катастрофу. Прибор создавался с конкретной задачей: дать населению инструмент для самостоятельного контроля пищи, почвы и жилья — и потому умеет не только мерить гамма-фон, но и оценивать бета-загрязнение поверхностей и удельную активность цезия-137 в продуктах питания. Несмотря на то что прибор снят с производства, он до сих пор встречается в тысячах семей и остаётся работоспособным при соблюдении правил эксплуатации.
Устройство и принцип работы
В основе прибора — два газоразрядных счётчика Гейгера-Мюллера типа СБМ-20, включённых параллельно. Параллельное включение удваивает чувствительность по сравнению с однотрубочными приборами — это было принципиально важно для обнаружения слабого загрязнения. На каждый счётчик установлен съёмный энергокорректирующий фильтр — алюминиевая пластина на задней крышке, формирующая правильную энергетическую зависимость отклика в диапазоне 0,06–1,25 МэВ.
Поток ионизирующих частиц создаёт в трубках импульсы напряжения (~400 В рабочее напряжение счётчиков). Схема обрабатывает импульсы, усредняет их за фиксированный интервал и выводит четырёхзначное число на жидкокристаллический индикатор. Результат получают умножением на пересчётный коэффициент — 0,01 или 0,001.
Технические характеристики
| Параметр | Значение |
|---|---|
| Мощность дозы (гамма) | 0,1–99,99 мкЗв/ч (10–9999 мкР/ч) |
| Плотность потока бета-частиц | 6–6 000 частиц/(мин·см²) |
| Удельная активность Cs-137 | 2×10³–2×10⁶ Бк/кг |
| Энергетический диапазон (гамма) | 0,06–1,25 МэВ |
| Энергетический диапазон (бета) | 0,5–3,0 МэВ |
| Погрешность (гамма, 0,1–1 мкЗв/ч) | ±40% |
| Погрешность (гамма, >1 мкЗв/ч) | ±25% |
| Погрешность (бета-поток) | ±40–60% |
| Время измерения (×0,01) | 27–28 секунд |
| Время измерения (×0,001) | 270–280 секунд |
| Питание | Батарея «Крона» 9 В |
| Время автономной работы | ≥12 часов |
| Рабочая температура | –10…+35°C |
| Размеры / масса | 153×77×39 мм / 350 г |
Прибор зарегистрирован по ГОСТ 12306-98. Поверка — ежегодно.
Органы управления
Лицевая панель:
- S1 — тумблер включения питания
- S2 — тумблер «РАБ/ВЫКЛ» (основной рабочий режим)
- S3 — тумблер коэффициента «×0,01 / ×0,001»
Тыльная сторона:
- S4 — кодовый переключатель (8 позиций): определяет тип измерения, пороги сигнализации и конфигурацию детектора. Заводские положения: S4.1–S4.6 в «1», S4.7–S4.8 в «0».
- Съёмная крышка-фильтр (задняя) — открывается для бета/альфа измерений
Режим H (гамма): измерение мощности дозы
Задняя крышка-фильтр закрыта. Именно так прибор градуирован для гамма-излучения — фильтр формирует нужную энергетическую зависимость.
Порядок измерения
- Убедиться, что задняя крышка плотно закрыта
- Установить S2 в положение «РАБ», S3 — в положение «×0,01»
- Включить питание (S1)
- Через 27–28 секунд прибор подаёт прерывистый звуковой сигнал и на индикаторе появляется символ «F» — цикл измерения завершён
- Считать четырёхзначное число с дисплея
- Умножить на коэффициент: результат = N × 0,01 мкЗв/ч
Пример: индикатор показывает 0018 → 18 × 0,01 = 0,18 мкЗв/ч (нормальный городской фон)
Повышенная точность при низком фоне
При значениях менее 1 мкЗв/ч рекомендуется переключить S3 в положение «×0,001». Время измерения увеличится до 270–280 секунд, но погрешность снизится с ±40% до ±25%.
| Положение S3 | Коэффициент | Время измерения | Погрешность |
|---|---|---|---|
| Верхнее | ×0,01 | ~28 сек | ±40% (при <1 мкЗв/ч) |
| Нижнее | ×0,001 | ~280 сек | ±25% |
Правила измерения на местности (по МУ 2.6.1.2838-11)
- Разместить прибор на высоте 1 м от пола или грунта
- Держать на расстоянии не менее 0,5 м от тела — иначе тело экранирует излучение
- Отступить не менее 0,25 м от стен — стены вносят собственный вклад
- Провести не менее 5 измерений в разных точках помещения
- Рассчитать среднее арифметическое
По НРБ-99/2009 (СанПиН 2.6.1.2523-09): в жилых помещениях мощность дозы не должна превышать фон на открытой местности более чем на 0,3 мкЗв/ч. Показания выше 0,6 мкЗв/ч — основание для обращения в Роспотребнадзор.
Режим β (бета): контроль загрязнения поверхностей
Используется для контроля одежды, мебели, почвы, строительных материалов на бета-активное загрязнение. Задняя крышка-фильтр снята — детекторные окна открыты.
Важно: при снятой крышке счётчики СБМ-20 находятся под рабочим напряжением ~400 В. Не касаться окон детектора руками — повреждение слюдяных окон выводит прибор из строя.
Порядок измерения
- Снять заднюю крышку-фильтр
- Установить S4 в положение для бета-режима (согласно паспорту)
- Фоновое измерение: поднести прибор к заведомо чистой поверхности аналогичного материала, расстояние ≤1 см, выполнить не менее 3 измерений, записать среднее β_ф.ср
- Измерение поверхности: поднести прибор к исследуемой поверхности (≤1 см), выполнить не менее 3 измерений, записать среднее β_и.ср
- Вычислить плотность потока:
β = (β_и.ср − β_ф.ср) × коэффициент
Норматив по ОСПОРБ-99/2010: плотность потока бета-частиц с рабочих поверхностей не должна превышать 400 частиц/(мин·см²). Для кожи и одежды персонала — 40 частиц/(мин·см²).
Режим A_m (Cs-137): удельная активность в продуктах
Уникальная возможность прибора — оценить заражённость пищевых продуктов цезием-137 с помощью стандартной кюветы. Режим создавался специально для послечернобыльского контроля: грибы, ягоды, мясо дичи.
Задняя крышка снята, используется стандартная кювета из комплекта.
Порядок измерения
- Снять заднюю крышку
- Установить S4 в положение для режима Cs-137
- Калибровка фона: налить в кювету чистую воду, установить её на прибор, провести не менее 3 измерений, записать среднее A_ф.ср
- Вылить воду, просушить кювету
- Измерение пробы: поместить измельчённый образец в кювету (заполнить до метки), установить на прибор, провести не менее 3 измерений, записать среднее A_и.ср
- Рассчитать удельную активность:
A_m = (A_и.ср − A_ф.ср) × 20
Коэффициент К = 20 — пересчётный коэффициент для данной геометрии кюветы и СБМ-20 детектора.
- После измерений промыть кювету синтетическим моющим средством, затем чистой водой
Нормативы удельной активности Cs-137 (СанПиН 2.3.2.1078-01)
| Продукт | Допустимый уровень, Бк/кг |
|---|---|
| Питьевая вода | 11 |
| Молоко и молочные продукты | 100 |
| Хлеб и хлебобулочные изделия | 40 |
| Картофель, овощи | 120–160 |
| Мясо, рыба | 160–180 |
| Грибы сушёные | 2 500 |
| Дикорастущие ягоды | 160–185 |
Если A_m превышает 3 700 Бк/кг (3,7×10³) — прибор сигнализирует. Продукт подлежит изъятию и официальному радиологическому контролю.
Пороговая сигнализация
Прибор подаёт непрерывный звуковой сигнал при превышении установленного порога. В заводских настройках (S4 по умолчанию) порог по гамма — 0,6 мкЗв/ч. Через кодовый переключатель S4 можно выбрать один из 31 значения порога в диапазоне 0,1–16 мкЗв/ч.
Типичные ошибки при работе с РКСБ-104
- Забыть надеть крышку-фильтр при гамма-измерении — бета-частицы из воздуха и поверхностей суммируются с гамма-сигналом, показание завышается
- Не дожидаться символа «F» — отсчитывать данные до завершения цикла бессмысленно
- Использовать ×0,01 для низкого фона без повтора — при нормальном фоне ~0,1 мкЗв/ч погрешность ±40% означает реальный разброс 0,06–0,14 мкЗв/ч. При важных измерениях нужен режим ×0,001
- Не вычитать фон при бета-измерениях — всегда нужна пара измерений: чистая поверхность + исследуемая
- Измерять сыпучие продукты без измельчения — кювету нужно заполнить равномерно без пустот
Проверка работоспособности
Перед серией измерений:
- Установить крышку-фильтр, включить прибор
- В помещении с известным фоном дождаться символа «F»
- Сравнить с предыдущим измерением — расхождение не должно превышать ±40%
- Проверить дату поверки — ежегодная поверка по ГОСТ 12306-98 обязательна
РКСБ-104 — бытовой прибор. Согласно паспорту, его показания не могут использоваться государственными органами для официальных заключений. Для юридически значимых измерений необходим профессиональный прибор с действующим свидетельством о поверке.
