Большинство людей, интересующихся радиацией, знают счётчик Гейгера — трубка, которая щёлкает при попадании частицы. Щёлкнул — значит, что-то прилетело. Но щёлкнул что именно? Гейгер не знает. А сцинтиллятор — знает.
Сцинтилляционный детектор умеет не просто считать частицы, но и определять их энергию. Это как разница между охранником, который слышит звук выстрела, и криминалистом, который по пуле определяет, из какого оружия стреляли — и с какого расстояния.
Что такое сцинтилляция: история, которая начинается с зелёного свечения
В 1903 году британский физик Уильям Крукс случайно заметил нечто странное. Он смотрел под микроскопом на экран из сульфида цинка и видел: каждый раз, когда альфа-частица от радиоактивного препарата ударяла в экран, в точке удара на долю секунды вспыхивал крошечный огонёк. Крукс назвал своё устройство спинтарископом (от греч. σπινθήρ — искра) и продавал его как научную игрушку.
Этот эффект — сцинтилляция (от лат. scintillatio — мерцание) — стал основой целого направления ядерной физики. Именно на сульфидцинковых экранах Резерфорд в 1909 году проводил знаменитый опыт с рассеянием альфа-частиц на золотой фольге, который привёл к открытию атомного ядра. Каждый щелчок счётчика в современной лаборатории — прямой наследник тех первых вспышек на экране Крукса.

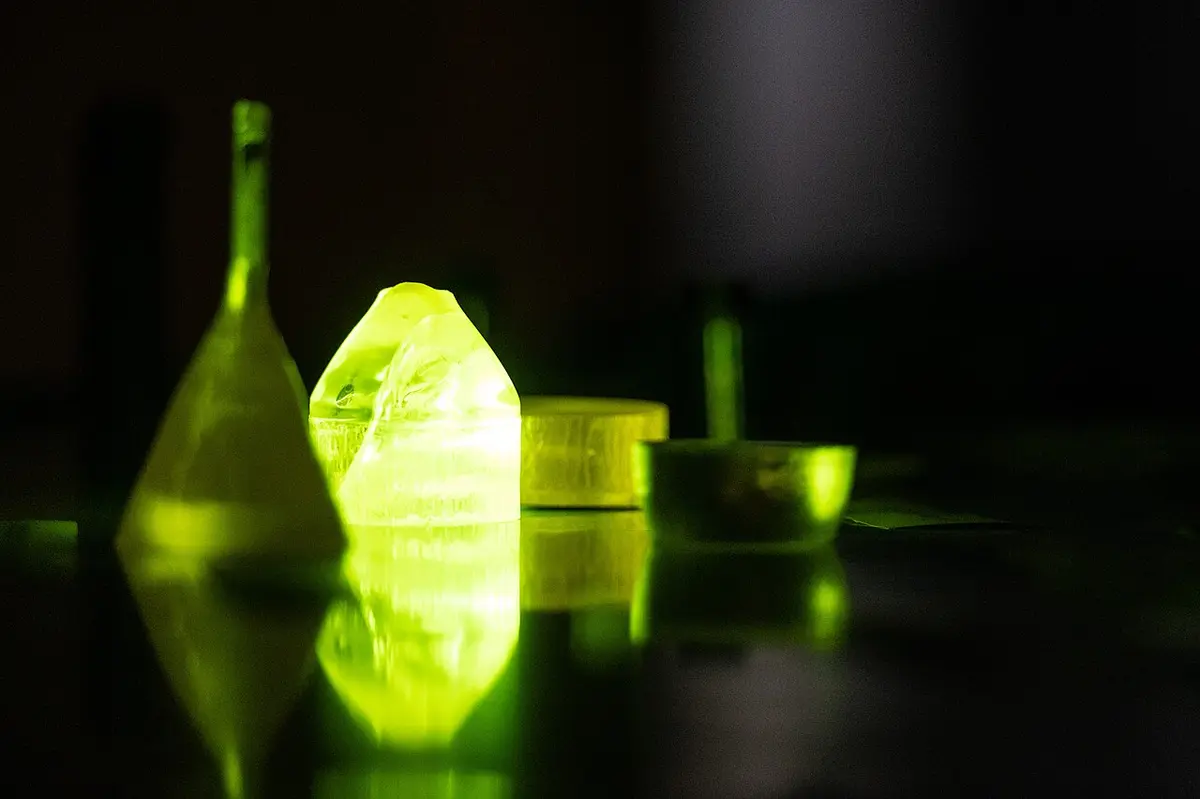

Разные сцинтилляционные кристаллы под ультрафиолетовым облучением. Второй кристалл слева освещён UV-источником и ярко светится в видимом диапазоне — принцип тот же, что и при поглощении ионизирующего излучения. Фото: FZU — Fyzikální ústav AV ČR / Wikimedia Commons / CC BY-SA 4.0.
Физика сцинтилляции: от гамма-кванта до электрического импульса
Чтобы понять, почему сцинтиллятор умеет измерять энергию, нужно разобраться в физике процесса.
Когда гамма-квант или заряженная частица влетает в сцинтилляционный кристалл, происходит следующее:
1. Поглощение и ионизация. Гамма-квант передаёт свою энергию электронам кристалла — через фотоэффект, комптоновское рассеяние или рождение пар. Образуется «горячий» электрон с большой кинетической энергией, который в свою очередь ионизирует соседние атомы, создавая лавину возбуждённых электронов. Ключевой момент: чем выше энергия гамма-кванта, тем больше возбуждённых электронов.
2. Люминесценция. Возбуждённые электроны возвращаются на основные уровни, испуская фотоны видимого или ультрафиолетового света. В чистых кристаллах NaI это происходит медленно (~10 мкс). Именно для ускорения этого процесса в NaI добавляют активатор — таллий (Tl). Атомы таллия создают промежуточные уровни, через которые переходы происходят быстрее (~250 нс), а длина волны испускаемого света (~415 нм) хорошо совпадает с чувствительностью фотоэлектронного умножителя.
3. Регистрация света. Вспышку света (содержащую сотни или тысячи фотонов) улавливает фотоэлектронный умножитель (ФЭУ). Фотоны выбивают электроны с фотокатода, которые затем умножаются в системе динодов с коэффициентом усиления 10⁵–10⁷. На выходе получается электрический импульс.
4. Измерение амплитуды. Высота импульса пропорциональна числу фотонов, а значит — исходной энергии гамма-кванта. Именно здесь и скрывается главное преимущество перед счётчиком Гейгера: анализируя амплитуды импульсов, можно построить энергетический спектр источника и определить, какие изотопы его испускают.
Как устроен сцинтилляционный детектор

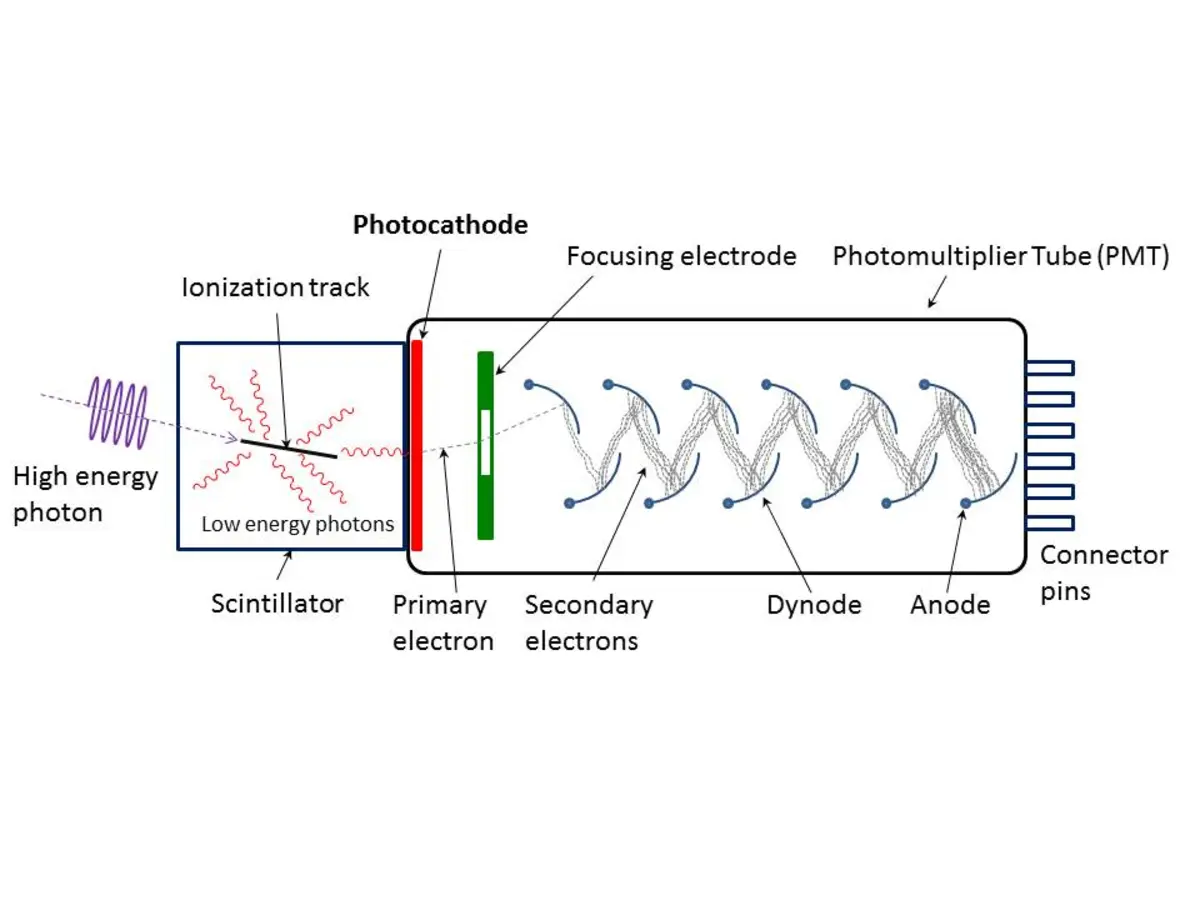

Принцип работы сцинтилляционного детектора: высокоэнергетический фотон ионизирует кристалл сцинтиллятора, низкоэнергетические фотоны выбивают электрон с фотокатода ФЭУ, и система динодов усиливает сигнал до измеримого импульса. Фото: Wikimedia Commons / CC BY-SA 3.0.
Конструктивно детектор состоит из нескольких элементов:
- Кристалл сцинтиллятора — обычно цилиндрической формы. Для NaI(Tl) типичные размеры — 38×38 мм («1½ дюйма») или 51×51 мм («2 дюйма»). Кристалл герметично упакован в алюминиевый корпус со стеклянным или кварцевым окном: NaI гигроскопичен и разрушается при контакте с влагой воздуха.
- Оптический клей и световод — обеспечивают хороший оптический контакт между кристаллом и фотокатодом ФЭУ.
- Фотоэлектронный умножитель — вакуумный прибор с фотокатодом из сплава CsSb или бищелочного состава. Чувствительность к синим и ультрафиолетовым фотонам. Количество динодов — обычно 8–12 ступеней. Рабочее напряжение — 600–1200 В.
- Предусилитель и формирователь импульсов — согласует ФЭУ с АЦП или многоканальным анализатором амплитуд (МКА/MCA).
- Источник высокого напряжения — должен быть стабилизирован, так как дрейф напряжения смещает пики в спектре.
- Свинцовый коллиматор и защита — опционально, для снижения фона.
Типы сцинтилляционных материалов
Сегодня используется несколько десятков различных сцинтилляторов. Выбор зависит от задачи.
Неорганические кристаллы
NaI(Tl) — иодид натрия, активированный таллием — самый распространённый материал уже более 75 лет. Высокий атомный номер иода (Z=53) обеспечивает хорошую эффективность поглощения гамма-излучения. Световой выход — около 38 фотонов на кэВ. Энергетическое разрешение ~7–8% для линии 662 кэВ Cs-137. Главный недостаток — гигроскопичность.
CsI(Tl) — иодид цезия — более плотный и менее гигроскопичный. Удобен для применений, где герметизация затруднена. Излучает в зелёном диапазоне (~550 нм), что плохо совпадает с чувствительностью обычного ФЭУ, но хорошо — с кремниевыми фотоэлектронными умножителями (SiPM).
BGO — ортогерманат висмута (Bi₄Ge₃O₁₂) — очень высокая плотность (7,13 г/см³) и высокий Z (83 для Bi). Отличная защита от гамма-излучения при малом объёме. Применяется в ПЭТ-сканерах старых поколений. Световой выход ниже NaI, разрешение хуже.
LYSO — лютеций-иттрий-ортосиликат — современный материал для ПЭТ. Очень быстрый (время высвечивания ~40 нс), высокий световой выход, хорошее разрешение. Основа большинства современных ПЭТ-сканеров.
LaBr₃(Ce) — бромид лантана — рекордное энергетическое разрешение (~3% для 662 кэВ), быстрый. Применяется там, где нужна точная идентификация изотопов: таможенный контроль, ядерная безопасность, геофизика. Дорог и слаборадиоактивен сам по себе (естественное загрязнение Ra-226).
| Кристалл | Плотность г/см³ | Световой выход фот/кэВ | Разрешение (662 кэВ) | Время свечения |
|---|---|---|---|---|
| NaI(Tl) | 3,67 | 38 | 7–8% | 250 нс |
| CsI(Tl) | 4,51 | 54 | 7–8% | 1000 нс |
| BGO | 7,13 | 9 | 12–15% | 300 нс |
| LYSO | 7,1 | 32 | 8–10% | 40 нс |
| LaBr₃(Ce) | 5,08 | 63 | 2,5–3% | 25 нс |
Пластиковые сцинтилляторы
Пластиковые сцинтилляторы — это полимерная матрица (полистирол или поливинилтолуол) с добавкой органических люминофоров. Они дёшевы, допускают любую форму, быстры (время высвечивания 2–5 нс) и устойчивы к механическим воздействиям. Главный недостаток — низкий Z, что делает их неэффективными для гамма-излучения выше нескольких сотен кэВ. Зато они прекрасно регистрируют нейтроны (через рассеяние на протонах водорода) и заряженные частицы.
Учёные Fermilab (США) осматривают длинный стержень из экструдированного пластикового сцинтиллятора для нейтринного детектора MINERνA. Под ультрафиолетовой лампой материал светится ярко-голубым — той самой люминесценцией, которую регистрирует детектор при прохождении частиц. Фото: Fermilab / Wikimedia Commons / Public Domain.
Жидкие сцинтилляторы
Органические растворители с растворёнными люминофорами используются в установках объёмом от нескольких литров до многих тонн. Знаменитый нейтринный детектор KamLAND в Японии содержал 1000 тонн жидкого сцинтиллятора на основе нефтяного минерального масла. Именно с помощью таких детекторов были открыты осцилляции нейтрино.
ФЭУ против SiPM: старая вакуумная трубка и кремниевый чип
Классический ФЭУ (фотоэлектронный умножитель) — вакуумный прибор размером с кулак, требующий напряжения 600–1200 В и чувствительный к магнитным полям. Он работает надёжно уже 80 лет, имеет огромное усиление и низкий темновой ток. Недостатки: размер, хрупкость, напряжение питания, невозможность работы в магнитном поле (что критично для совмещённых ПЭТ/МРТ систем).
SiPM (кремниевый фотоумножитель) — массив тысяч лавинных фотодиодов на чипе размером несколько мм². Работает от 25–70 В, нечувствителен к магнитным полям, устойчив к вибрациям, дёшев в производстве. В последние 10–15 лет SiPM вытесняет ФЭУ в медицинской технике и портативных приборах. Именно SiPM позволил создать совмещённые ПЭТ/МРТ сканеры: ФЭУ в поле МРТ просто не работал бы.
Для домашней гамма-спектроскопии (DIY сцинтиллятор) чаще используют ФЭУ из советских запасов — такие как ФЭУ-84, ФЭУ-85, ФЭУ-115, — поскольку они дёшевы на вторичном рынке, а CsI(Tl) кристалл часто продаётся вместе с ФЭУ в виде готовой детекторной сборки.
Сцинтиллятор против счётчика Гейгера: принципиальное отличие
Этот вопрос часто задают начинающие. Разберём наглядно.
Счётчик Гейгера–Мюллера работает по принципу газового разряда. Любая заряженная частица (или гамма-квант, выбивший электрон из стенки) инициирует разряд — и трубка выдаёт одинаковый импульс независимо от энергии частицы. Гейгер умеет считать. Но он «слеп» к энергии.
Сцинтилляционный детектор производит импульс, амплитуда которого пропорциональна энергии поглощённого кванта. Если подключить многоканальный анализатор амплитуд (МКА), можно построить энергетический спектр — гистограмму числа событий по энергии. Каждый изотоп имеет уникальный набор гамма-линий, как отпечаток пальца.
Практический пример: дозиметр на основе счётчика Гейгера покажет повышенный фон в комнате. Сцинтиллятор покажет спектр, по которому можно определить: это Cs-137 (одна линия на 662 кэВ) или Ra-226 с дочерними продуктами (целый «частокол» линий от 185 кэВ до 2,6 МэВ).
Гамма-спектроскопия: как читать спектр
Типичный спектр NaI(Tl) детектора от моноэнергетического источника (например, Cs-137, 662 кэВ) выглядит так:
- Фотопик — острый пик при 662 кэВ: это события, где вся энергия гамма-кванта поглощена в кристалле (фотоэффект).
- Комптоновский континуум — пологий фон при меньших энергиях: это события неполного поглощения через комптоновское рассеяние.
- Комптоновский край — резкое обрывание континуума примерно на 477 кэВ: максимальная энергия, которую гамма-квант может передать электрону при обратном рассеянии.
- Пик обратного рассеяния — небольшой горбик около 184–200 кэВ: гамма-кванты, рассеянные назад от защитных материалов и детектора.
- Характеристическое излучение — пики рентгена от материалов корпуса и кристалла (для NaI — иодный пик ~28 кэВ).
Именно по фотопикам проводится идентификация изотопов: сравниваем положение пика по энергетической шкале с таблицей. Калибровка шкалы делается по двум-трём известным источникам (например, Cs-137 и Co-60 с линиями 1173 и 1332 кэВ).
Энергетическое разрешение — ключевой параметр. Для NaI(Tl) оно составляет ~7–8% (FWHM) на 662 кэВ, что достаточно для большинства задач идентификации. Для LaBr₃ — ~3%, что позволяет разрешать близко расположенные линии. Для HPGe (высокочистый германий) — менее 0,3%, но это уже криогенный детектор, требующий жидкого азота.
Применения сцинтилляционных детекторов
Таможенный контроль и ядерная безопасность
Сцинтилляционные детекторы на основе NaI(Tl) или PVT (поливинилтолуол) установлены на всех крупных пограничных переходах и в портах для обнаружения незаконного перемещения радиоактивных материалов. Портальные мониторы радиационного контроля (ПМРК) автоматически сканируют каждый грузовик или контейнер. При срабатывании тревоги специалист с ручным идентификатором изотопов (спектрометром на LaBr₃) определяет, что именно найдено: уран, плутоний, цезий, медицинский изотоп или просто удобрения из калийной соли.

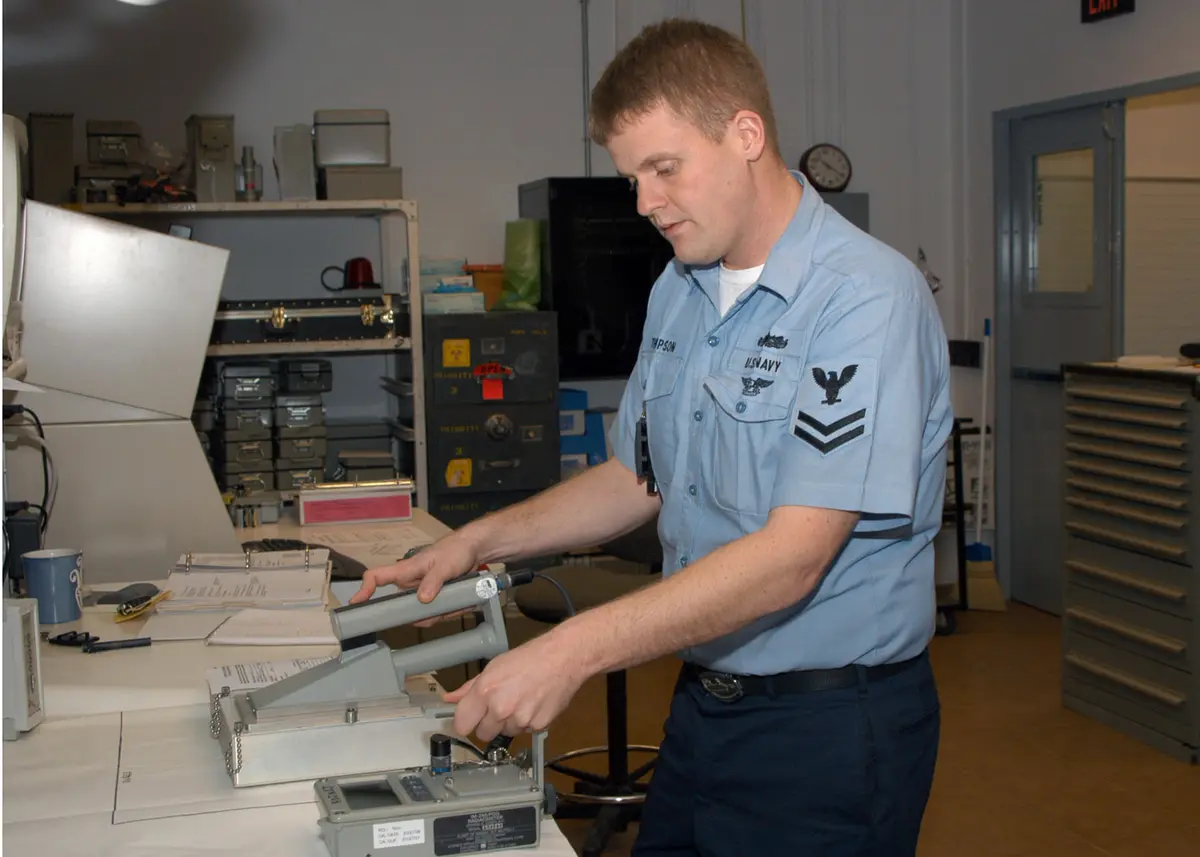

Техник электронного оборудования ВМС США проверяет зонд для обнаружения альфа-частиц на основе сцинтилляционного кристалла. Такие приборы используются для радиационной разведки в военных и аварийно-спасательных операциях. Фото: US Navy / Wikimedia Commons / Public Domain.
Позитронно-эмиссионная томография (ПЭТ)
ПЭТ-сканер — пожалуй, наиболее известное гражданское применение сцинтилляторов. Пациенту вводят радиофармпрепарат — обычно фтордезоксиглюкозу (ФДГ), меченую позитронным излучателем F-18. Опухолевые и воспалённые ткани потребляют глюкозу интенсивнее — и накапливают ФДГ. При распаде F-18 испускается позитрон, который аннигилирует с электроном, порождая два гамма-кванта по 511 кэВ, летящих строго в противоположных направлениях.
Детектор ПЭТ-сканера — это кольцо из тысяч сцинтилляционных кристаллов (BGO в старых, LYSO в современных), охватывающих пациента. При совпадении сигналов в двух кристаллах, расположенных напротив друг друга, компьютер понимает, что аннигиляция произошла на прямой, соединяющей эти кристаллы. По множеству таких прямых реконструируется трёхмерное изображение распределения препарата.

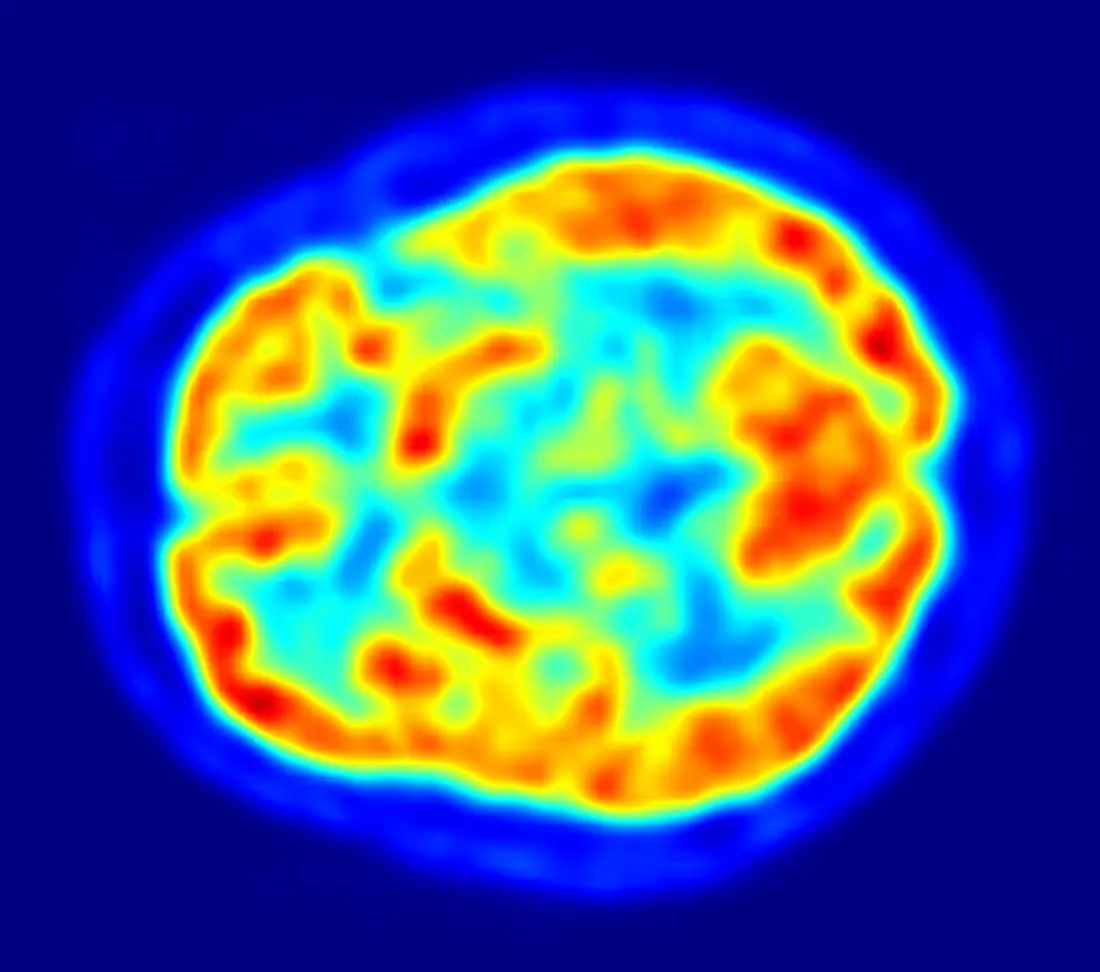

ПЭТ-снимок головного мозга человека. Яркие красно-жёлтые области — зоны высокой метаболической активности (высокое поглощение глюкозы). Синие области — низкая активность. Такое изображение получается благодаря тысячам сцинтилляционных кристаллов, регистрирующих гамма-кванты от аннигиляции позитронов. Фото: Jens Maus / Wikimedia Commons / Public Domain.
Нефтяная и геофизическая разведка
В скважинный зонд помещают источник гамма-излучения (обычно Cs-137 или Am-Be для нейтронного каротажа) и NaI(Tl) детектор. Регистрируя обратно рассеянные гамма-кванты, определяют плотность и литологию пород по глубине скважины. Сцинтилляционный каротаж — обязательный инструмент геофизиков при поиске нефти и газа.
Физика высоких энергий
В детекторах коллайдеров (CMS и ATLAS на LHC, Belle II в KEK) используются тонны сцинтилляционных кристаллов. Электромагнитный калориметр CMS содержит 75 848 кристаллов вольфрамата свинца (PbWO₄). Именно эти детекторы зарегистрировали гамма-кванты от распада бозона Хиггса в 2012 году.
Мониторинг ядерных объектов и дозиметрия персонала
Стационарные сцинтилляционные мониторы устанавливают на выходах из зон ядерных реакторов и в радиологических лабораториях. Они автоматически регистрируют дозу и идентифицируют изотопы, попавшие на кожу или одежду персонала.
Самостоятельная сборка сцинтилляционного спектрометра
Гамма-спектроскопия на дому — реальный проект выходного дня. Минимальный набор:
- Детекторная сборка — кристалл CsI(Tl) или NaI(Tl) + ФЭУ. Б/у советские блоки БДЭГ-63 или детекторные головки типа ДБГ продаются на Авито/eBay за 1000–5000 руб. Новые CsI(Tl) сборки с SiPM — от нескольких тысяч до 15 000 руб.
- Источник высокого напряжения — регулируемый, 600–1200 В. Либо готовый DC-DC преобразователь (HV-модуль), либо самодельный.
- АЦП и программное обеспечение — звуковая карта компьютера + PRA (Pulse Recording and Analysis) / Theremino MCA / GammaVision, или специализированный USB МКА (например, BecqMoni, Theremino). Arduino с 12-бит АЦП даёт грубое разрешение, но работает.
- Источники для калибровки — Cs-137 (662 кэВ) из старых дозиметров или Am-241 (59,5 кэВ) из сигнализаторов дыма. Можно использовать природный K-40 из хлорида калия (1460 кэВ) или Ra-226 из старых компасов Адрианова.
- Свинцовая защита — хотя бы 3–5 см со всех сторон снижают фон от внешних источников в 5–10 раз.
Типичный результат через пару часов настройки: чёткий пик Cs-137 на 662 кэВ с разрешением 7–9%, пики Co-60 на 1173 и 1332 кэВ. Можно идентифицировать изотопы в старых советских приборах, люминофорах часов, удобрениях, горных породах.
Ограничения и что нужно знать перед покупкой
Сцинтилляционный детектор не заменяет дозиметр — и наоборот. Несколько практических нюансов:
Температурная зависимость. Световой выход NaI(Tl) снижается примерно на 0,2% на °C роста температуры. При работе от −20°C до +40°C пики могут сместиться на 10–15 каналов. Профессиональные приборы имеют термостабилизацию.
Мёртвое время. После каждого импульса детектор «слеп» на несколько микросекунд. При высоких счётных скоростях (>50 000 имп/с) это приводит к занижению измеренной активности. Для NaI(Tl) с ФЭУ это менее критично, чем для Гейгера, но при работе вплотную к мощным источникам нужно делать поправку.
Естественный фон. NaI гигроскопичен и содержит следы K-40 (~3 Бк/г). LaBr₃ содержит естественный Ra-226. При спектроскопии слабых источников этот внутренний фон нужно вычитать.
Хрупкость кристаллов. NaI(Tl) — это буквально кристаллическая соль. Удар, перепад температуры или попадание влаги разрушают детектор. BGO и LYSO прочнее, пластиковые — самые прочные.
Сцинтилляционные детекторы — это целый мир между простым щёлком Гейгера и сложнейшей криогенной техникой полупроводниковых спектрометров. Именно они стоят на страже в аэропортах, видят раковые опухоли в больницах, находят нефтяные пласты километровой глубины — и доступны для самостоятельного изучения на обычном столе в домашней лаборатории.
