Дозиметр ДБГ-04А

Описание

ДБГ-04А — дозиметр-радиометр бытового класса производства Завода Байкало-Иркутского приборостроения (ЖБИТ). Главная особенность прибора — четыре счётчика Гейгера-Мюллера СБМ-20, включённые параллельно. Это увеличивает суммарную чувствительность примерно в 4 раза по сравнению с однотрубочными приборами: фоновые уровни измеряются точнее и быстрее. Прибор измеряет гамма-излучение. Диапазон измерений ограничен 99.99 мкЗв/ч, что достаточно для бытовых нужд, но не для аварийных условий. ДБГ-04А популярен среди энтузиастов: четыре трубки СБМ-20 — надёжная и хорошо изученная конструкция. Прибор выпускался в нескольких модификациях, отличающихся корпусом и разъёмом питания.

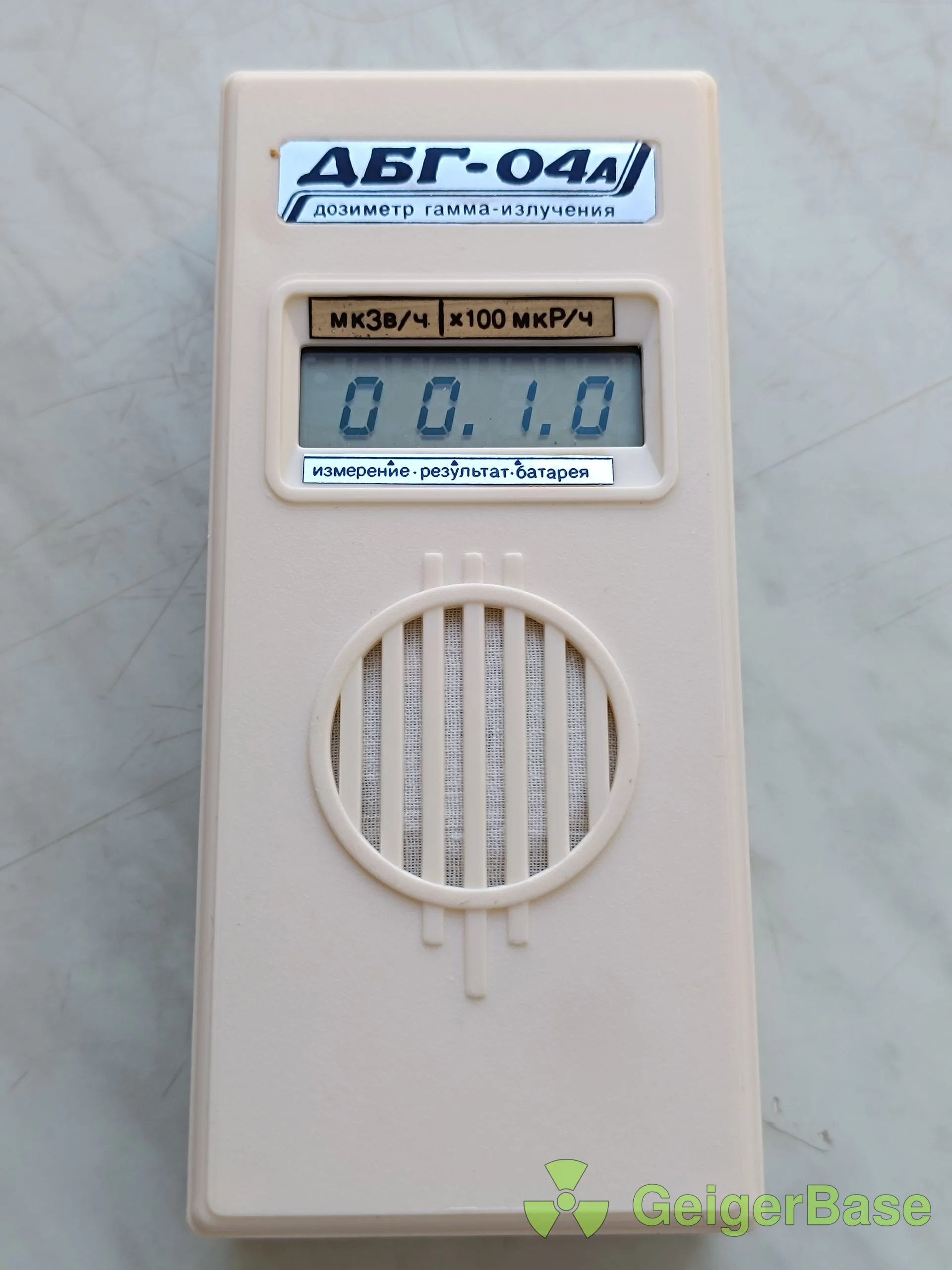

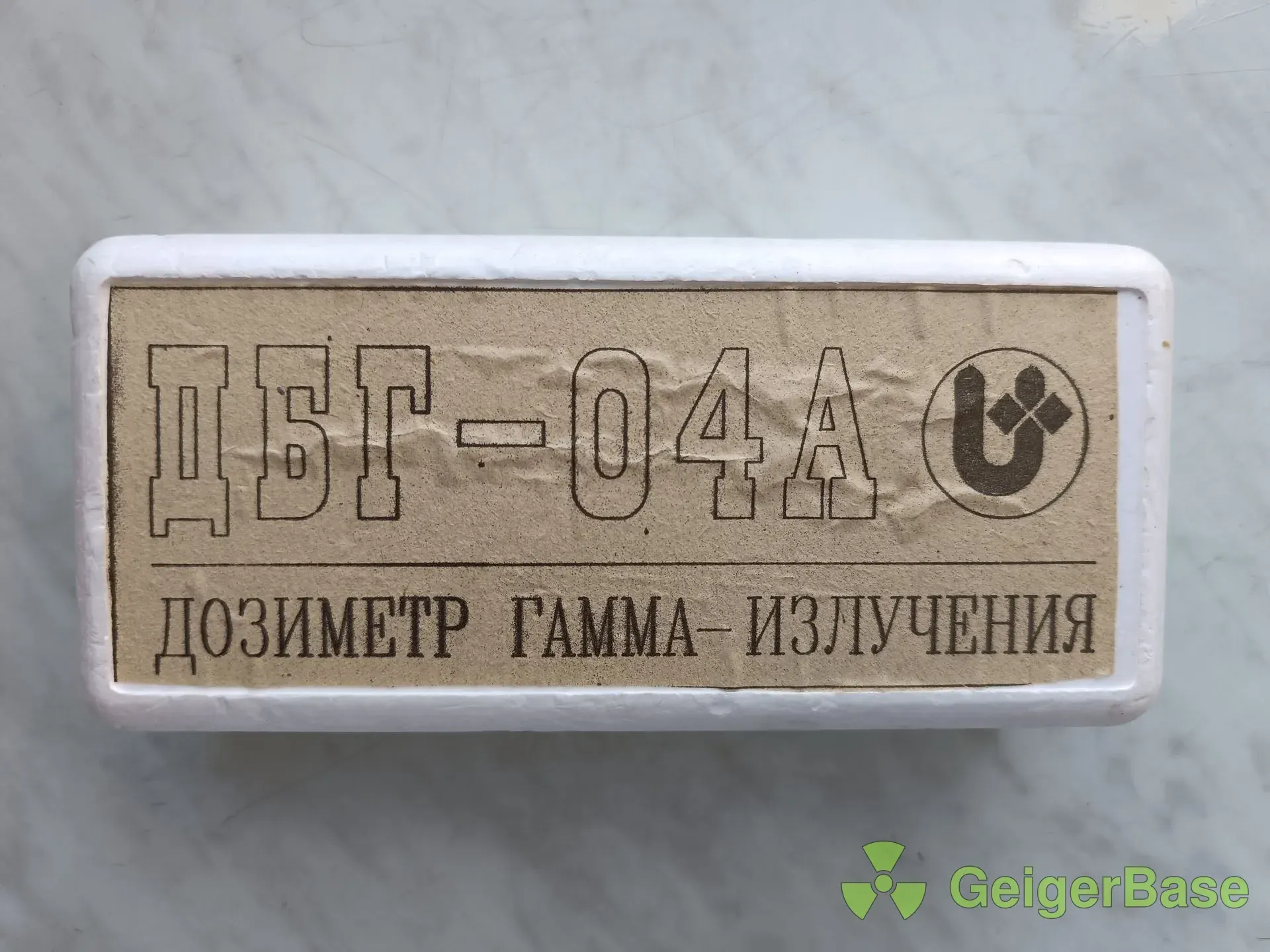

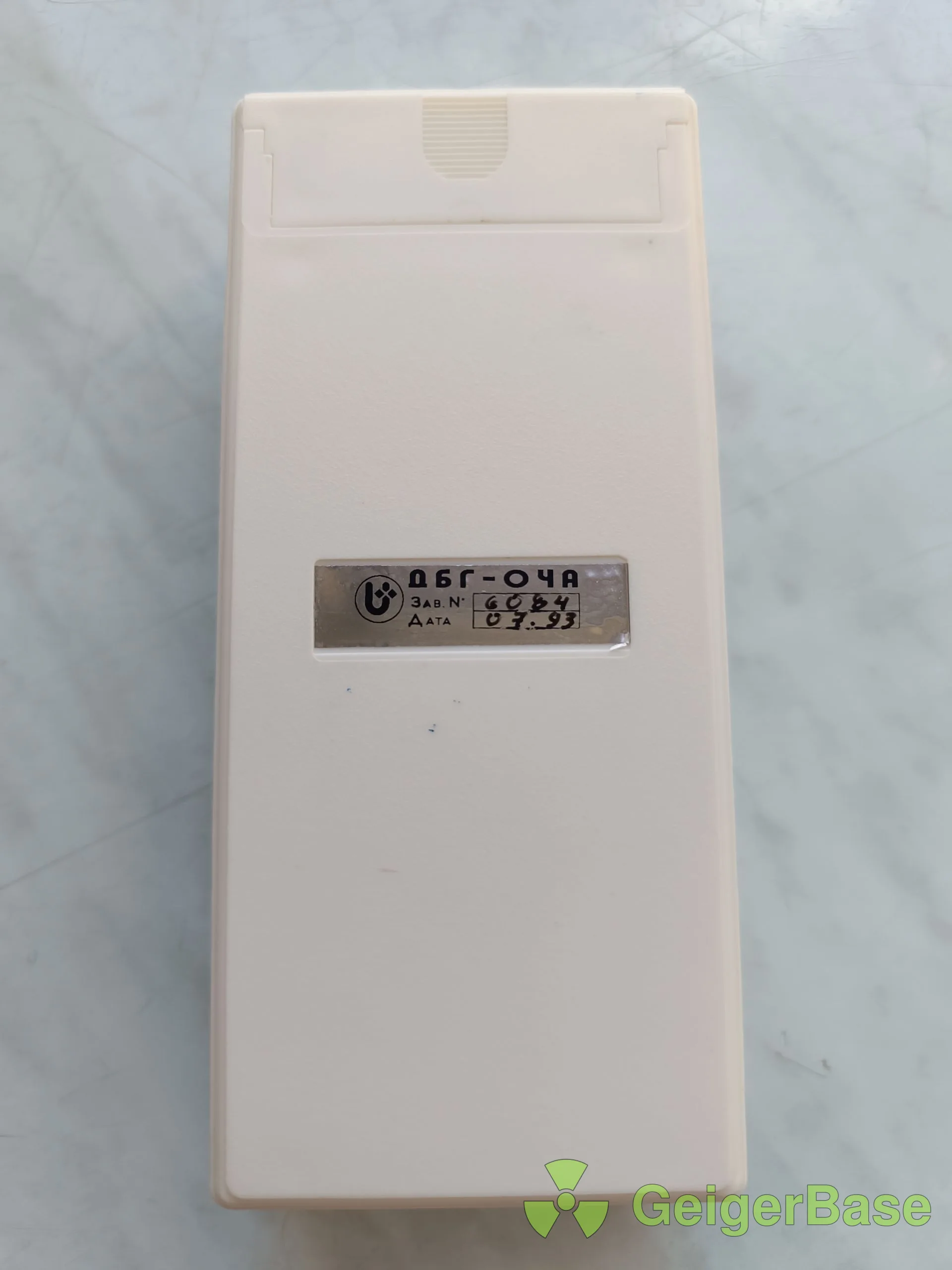

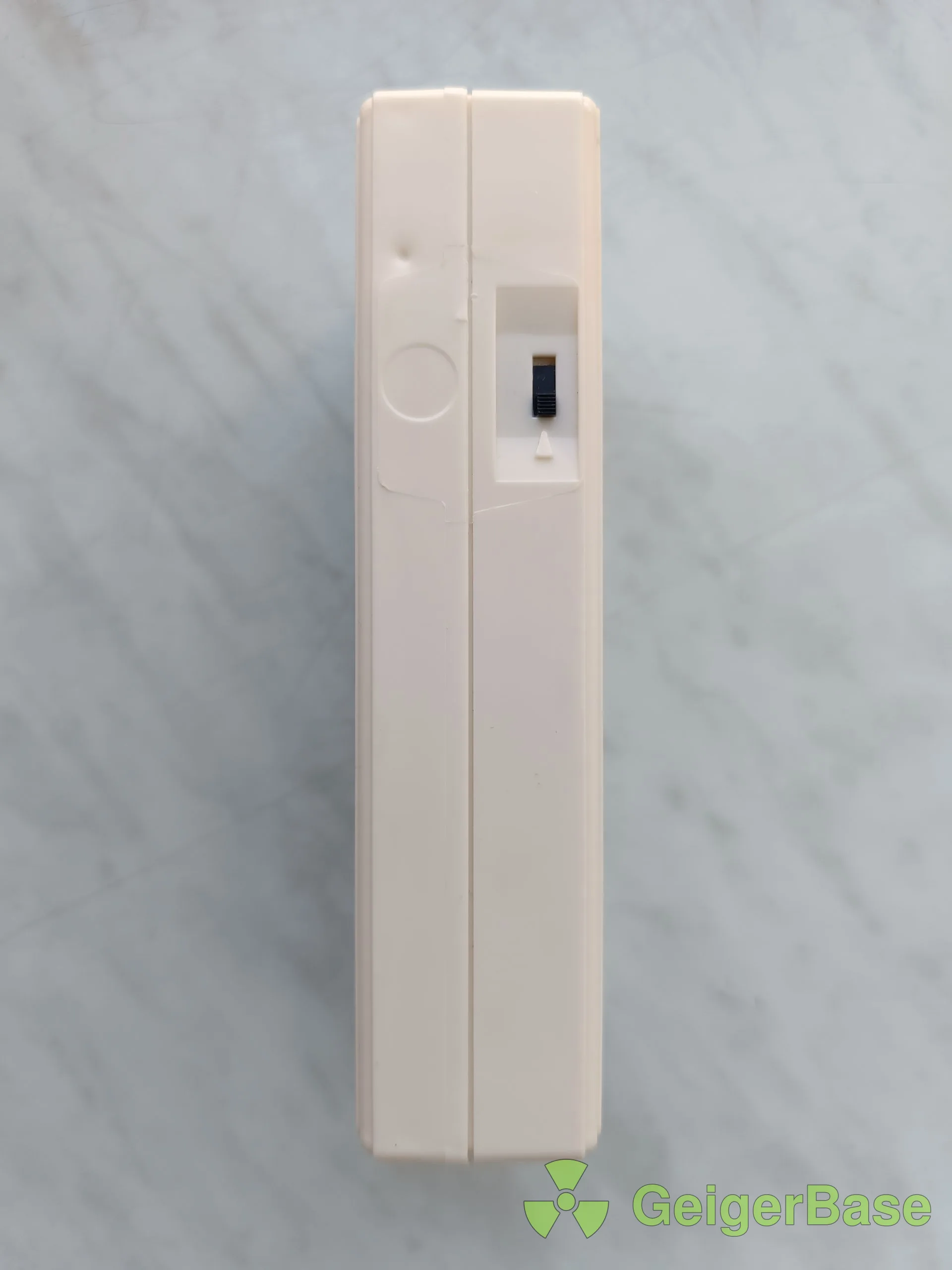

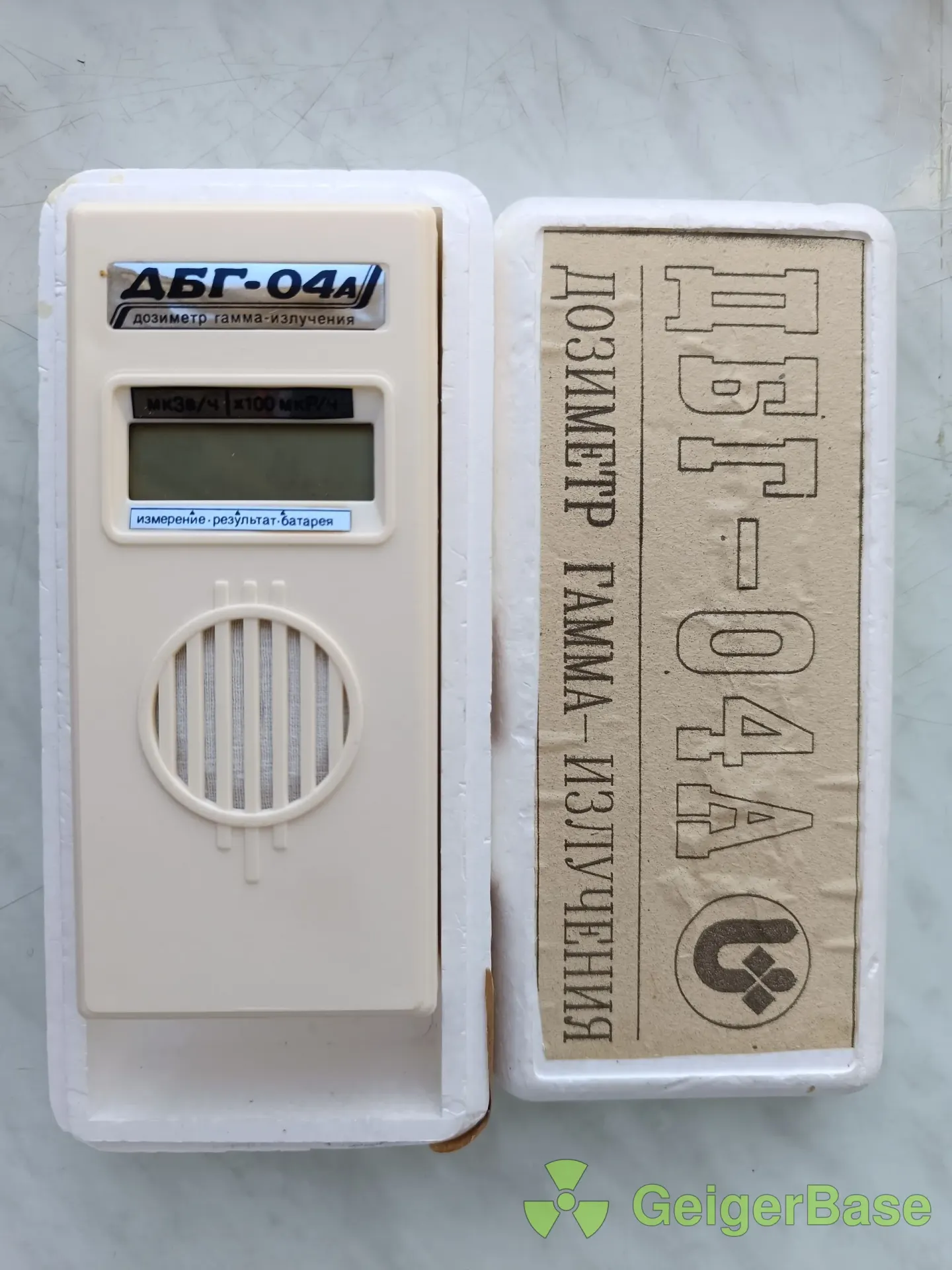

Галерея фото

Характеристики

Производитель
ЖБИТ Завод Байкало-Иркутского приборостроения
Тип детектора
4хСБМ-20
Чувствительность
0.1 µSv/h
Диапазон
0.1–99.99 μSv/h
Интерфейсы
Батарея
Крона 9В
Вес
350 г
Размеры
151×67×35 мм
Дисплей
ЖКИ
Страна
Россия
Годы выпуска
1995–2015

Плюсы

  • ✓Четыре трубки СБМ-20 — высокая чувствительность
  • ✓Надёжная хорошо изученная конструкция
  • ✓Несложный ремонт

Минусы

  • ✗Питание от Кроны 9В — недолговечная батарея
  • ✗Диапазон до ~100 мкЗв/ч
  • ✗Нет памяти и подключения к ПК
  • ✗Крупный корпус

Заметки по ремонту

Четыре трубки СБМ-20 параллельно — при выходе одной прибор занижает показания. Проверить трубки по звуку: каждая даёт характерный треск. Основные неисправности: разряженная Крона, окисление контактов батарейного отсека, обрыв пайки на колодке трубок. Напряжение на трубках ~400 В — осторожность при открытом корпусе.
