Часть 2: Детекторы для гамма-спектрометра — NaI(Tl), SiPM и что выбрать

Серия «Гамма-спектрометр своими руками»: Часть 1: Физика → Часть 2: Детекторы

Сердце любого гамма-спектрометра — детектор. Именно он преобразует невидимый гамма-квант в электрический импульс, высота которого пропорциональна энергии излучения. От выбора детектора зависит всё: разрешение спектра, чувствительность, стоимость и сложность схемы.

В первой части мы разобрали физику — фотоэффект, Комптоновское рассеяние, форму спектра. Теперь — конкретно: что купить, где, и сколько это стоит.

Принцип сцинтилляционного детектора

Большинство доступных DIY-детекторов — сцинтилляционные. Принцип работы:

Принципиальная схема: гамма-квант поглощается сцинтиллятором и вызывает вспышку видимого света. Фотоумножитель (ФЭУ) преобразует фотоны в электронный сигнал с усилением до 10⁷. Источник: Wikimedia Commons / CC BY-SA 3.0.

1. Гамма-квант входит в сцинтилляционный кристалл и передаёт энергию электронам
2. Кристалл испускает вспышку видимого света (сцинтилляцию) — количество фотонов пропорционально энергии кванта
3. Фотодетектор (ФЭУ или SiPM) преобразует фотоны в электрический сигнал
4. На выходе — импульс тока, высота которого кодирует энергию гамма-кванта

Всё остальное — аналоговая обработка сигнала, АЦП и программный многоканальный анализатор — разбираем в следующих частях серии.

NaI(Tl): классика жанра

Иодид натрия, активированный таллием — NaI(Tl) — это рабочая лошадь любительской и промышленной гамма-спектрометрии с 1950-х годов.

Почему NaI(Tl) хорош:

• Высокий световой выход: 38 фотонов на каждый кэВ поглощённой энергии
• Хорошая эффективность для гамма до 3 МэВ (плотность 3,67 г/см³, тяжёлый йод Z=53)
• Зрелая технология: кристаллы выпускаются с 1940-х, хорошо отработана
• Разрешение 6–8% при 662 кэВ (Cs-137) — достаточно для большинства задач

Недостатки:

• Гигроскопичен: кристалл поглощает влагу из воздуха и мутнеет, теряя световой выход. Кристалл должен быть герметично закрыт в алюминиевом или стальном корпусе
• Для работы с ФЭУ нужен источник высокого напряжения (600–1200 В)
• Довольно хрупкий — нельзя ударять и резко менять температуру

Типовые размеры: 25×25 мм, 38×38 мм (1,5"×1,5"), 51×51 мм (2"×2"). Для любительской спектрометрии 38×38 мм — оптимальный компромисс между эффективностью и стоимостью.

Где купить NaI(Tl) + ФЭУ в сборе

Самый практичный вариант — покупать кристалл уже в сборе с ФЭУ (detector assembly):

Aliexpress — поиск «NaI PMT detector assembly» или «NaI scintillation detector». Доступны наборы от китайских производителей (Beijing Hamamatsu, Shalomeo) размером 25×25, 38×38, 51×51 мм с интегрированным ФЭУ. Цены: $50–150 в зависимости от размера. Качество неоднородное, но многие любители добиваются разрешения 7–8%.

eBay и радиолюбительские барахолки — советские сборки на базе кристаллов БДЭГ-23 (38×38 мм), БДЭГ-35 и аналогов, часто в комплекте с советскими ФЭУ. Рабочие экземпляры нередко продаются за 2–5 тыс. руб.

Радиодетали.ру, Авито — советские и российские детекторы, иногда попадаются БДКГ, СЦ-сборки по разумным ценам.

Фотоэлектронные умножители (ФЭУ)

ФЭУ — это вакуумный прибор, который преобразует слабую вспышку сцинтиллятора в мощный электрический импульс с коэффициентом усиления 10⁶–10⁷.

Принцип: фотоны из кристалла выбивают электроны с фотокатода. Эти электроны ускоряются и бомбардируют серию динодов, каждый из которых испускает 3–6 вторичных электронов. После 10–12 ступеней умножения с первоначального фотона получается лавина из миллиона электронов.

Советские ФЭУ-85 и ФЭУ-84 — наиболее доступный вариант для российских любителей. ФЭУ-85 имеет диаметр фотокатода 25 мм, рабочее напряжение 700–1200 В, чувствительность на длине волны 420 нм (совпадает с максимумом NaI(Tl)). Это аналог Hamamatsu R6094. Продаются за 500–2000 руб. на Aliexpress и eBay.

Hamamatsu R6094 и аналоги — японское качество, цена $30–80 новый. Для любительской сборки ФЭУ-85 не уступает по результату.

Требование к ФЭУ: стабильное высокое напряжение с пульсациями не более 0,1–0,3%. Любая нестабильность напрямую ухудшает разрешение.

SiPM: современная альтернатива без высокого напряжения

Кремниевый фотоумножитель (SiPM, Silicon Photomultiplier) — твердотельный аналог ФЭУ, появившийся в 2000-х. Состоит из тысяч параллельных лавинных фотодиодов (SPAD) на одном кристалле кремния.

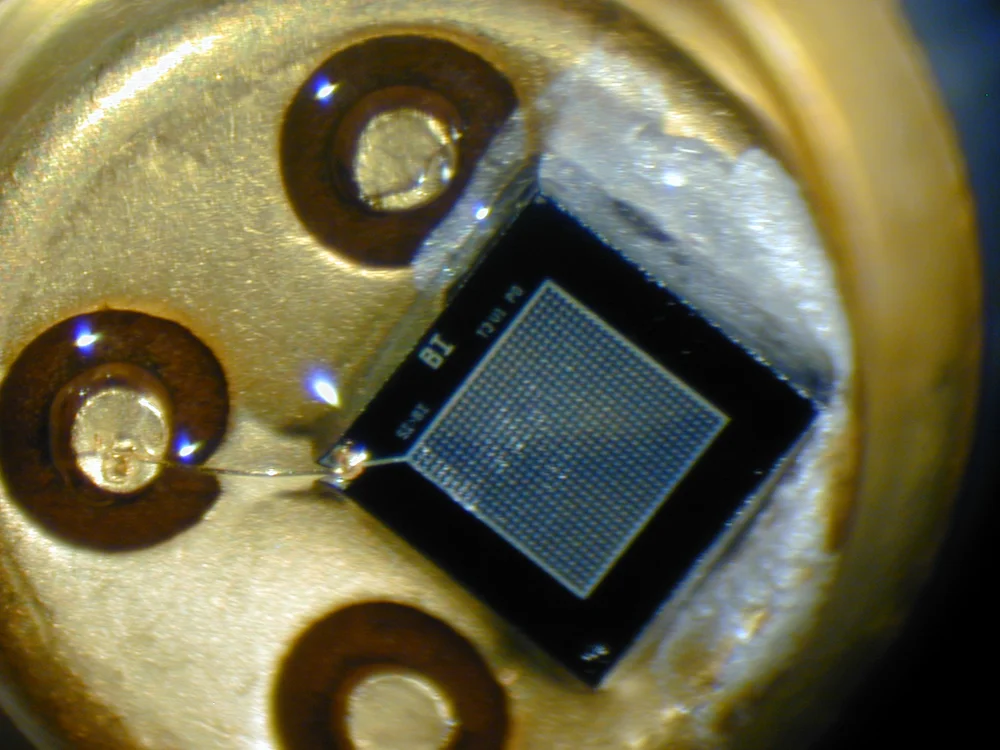

SiPM-матрица. Каждый квадратик — отдельная ячейка лавинного фотодиода. При попадании фотона ячейка «срабатывает» лавиной и выдаёт стандартный заряд. Количество сработавших ячеек пропорционально числу фотонов. Фото: Wikimedia Commons / CC BY-SA 3.0.

Главное преимущество: рабочее напряжение 25–70 В вместо сотен вольт ФЭУ. Схема питания несравнимо проще и безопаснее.

Популярные модели:

• Hamamatsu MPPC S13360-6050CS (6×6 мм, 50 мкм пиксели) — хороший выбор для кристаллов 25×25 мм. Цена ~80–120 USD
• S13360-3050CS (3×3 мм) — для небольших кристаллов
• MicroFC-60035 от ON Semiconductor — дешевле (~30–50 USD)

Характеристики SiPM:

• Детектирование фотонов: ~40% на длине волны 420–450 нм (хорошо совпадает с NaI и CsI)
• Тёмный шум (dark count rate): несколько сотен кГц/мм² при комнатной температуре — выше, чем у ФЭУ
• Температурная зависимость: пробивное напряжение меняется ~+55 мВ/°C, нужна температурная компенсация

Разрешение с SiPM — 6–8% при 662 кэВ, сопоставимо с NaI+ФЭУ при правильной схеме.

Готовый вариант: Open Gamma Detector (GitHub: OpenGammaProject/Open-Gamma-Detector) — плата с RPi Pico 2 и SiPM, к которой нужно подключить кристалл NaI(Tl). Полная стоимость с кристаллом ~15–20 тыс. руб. Отличный старт без паяльных подвигов.

CsI(Tl): ударопрочная альтернатива

Иодид цезия, активированный таллием — CsI(Tl) — немного отличается от NaI(Tl):

CsI(Tl) не требует герметичной упаковки (слабо гигроскопичен), более прочен и хорошо работает с SiPM (спектр свечения 550 нм лучше совпадает с пиком чувствительности SiPM). Разрешение чуть хуже из-за более медленного затухания сцинтилляции.

BGO, LYSO и другие сцинтилляторы

BGO (Bi₄Ge₃O₁₂) — очень высокая плотность (7,13 г/см³), отличная эффективность для высокоэнергетического гамма, но плохое разрешение (~10% при 662 кэВ) и низкий световой выход. Не рекомендуется для спектроскопии — только для дозиметрии высокоэнергетического излучения.

LYSO (Lu₂(1-x)Y₂xSiO₅:Ce) — высокое разрешение (~8%), быстрый (~40 нс), высокая плотность. Цена значительно выше NaI. Перспективен для SiPM-систем.

HPGe: недостижимое разрешение (но не для DIY)

Германиевые детекторы с высокой чистотой (HPGe) — золотой стандарт лабораторной спектрометрии. Разрешение 0,1–0,2% (против 7% у NaI) позволяет разрешать линии, отстоящие на 1–2 кэВ. Однако:

• Требует охлаждения до −196 °C (жидкий азот) или криогенного криостата
• Стоимость нового детектора: от 500 000 руб.
• Сложность обслуживания

Для любительской спектрометрии — нереально. Упоминаем для понимания, что «потолок» технологии.

PIN-фотодиод: самый дешёвый вариант

Обратносмещённый PIN-фотодиод (BPW34, BPX61) может регистрировать гамма-излучение напрямую — без сцинтиллятора. Гамма-квант ионизирует полупроводник, создавая ток.

Плюс: стоимость ~50–150 руб., простота схемы.

Минус: ужасное разрешение (15–20%), очень низкая эффективность (активный объём кремния мал). Только для грубого обнаружения, не для спектрометрии.

Сравнительная таблица и рекомендации

Рекомендация для начинающих: NaI(Tl) 38×38 мм в сборе с ФЭУ с Aliexpress (~5–8 тыс. руб.) + схема питания из части 3. Или Open Gamma Detector — если не хочется паять высоковольтные цепи.

В следующей части серии разбираем аналоговую схему: источник высокого напряжения, предусилитель и гауссов формирователь импульсов.
