Часть 1: Гамма-спектрометрия — как детектор видит изотопы

Серия «Гамма-спектрометр своими руками» — Часть 1: Физика и принцип работы

Обычный дозиметр отвечает на один вопрос: сколько здесь радиации? Гамма-спектрометр отвечает на другой: какой именно изотоп здесь излучает?

Это принципиальная разница. Дозиметр со счётчиком Гейгера — как шумомер: он измеряет громкость, но не различает ноты. Гамма-спектрометр — как музыкальный анализатор: он видит весь спектр частот одновременно и может сказать, что именно звучит. Цезий-137? Калий-40? Радий-226? Каждый изотоп имеет уникальный «голос» — набор гамма-квантов строго определённых энергий.

Именно поэтому после Чернобыля и Фукусимы спасатели использовали не просто дозиметры, а спектрометры: нужно было понять, какие именно изотопы рассеяны в почве и воздухе, чтобы оценить долгосрочную опасность. Но та же технология доступна и самодельщикам — за несколько тысяч рублей.

Три способа, которыми гамма-квант взаимодействует с веществом

Понять гамма-спектрометрию невозможно без трёх физических процессов. Именно они определяют, как выглядит спектр на экране.

Фотоэлектрическое поглощение

Гамма-квант сталкивается с атомом и полностью передаёт свою энергию одному электрону — фотоэлектрону. Электрон вылетает с кинетической энергией, почти равной энергии гамма-кванта (за вычетом энергии связи, обычно пренебрежимо малой).

Это идеальный для спектроскопии процесс: вся энергия кванта оказывается в детекторе. Именно он порождает фотопик — острый пик на спектре, точно соответствующий энергии гамма-излучения изотопа.

Фотоэлектрическое поглощение преобладает при низких энергиях (ниже ~200 кэВ) и в веществах с высоким атомным номером. Поэтому NaI(Tl) с его йодом (Z = 53) — хороший детектор: тяжёлые атомы «ловят» гамма эффективнее лёгких.

Комптоновское рассеяние

Комптоновское рассеяние: гамма-квант передаёт часть своей энергии электрону отдачи и продолжает движение с меньшей энергией. Если рассеянный квант покидает детектор — регистрируется только часть исходной энергии. Источник: Wikimedia Commons / CC BY-SA 3.0.

Гамма-квант сталкивается с электроном и отклоняется, передав ему часть своей энергии. Сколько именно — зависит от угла рассеяния. При лобовом столкновении (180°) электрон получает максимум — это Комптоновский край. При скользящем — минимум.

Рассеянный квант с уменьшенной энергией может либо поглотиться в детекторе (тогда суммируется с энергией электрона и попадает в фотопик), либо улететь наружу. В последнем случае детектор зарегистрирует лишь часть исходной энергии — и этот вклад образует Комптоновский континуум: широкое плато под фотопиком.

Образование электрон-позитронных пар

При энергиях выше 1,022 МэВ гамма-квант может превратиться в пару электрон-позитрон вблизи атомного ядра. Позитрон тут же аннигилирует с электроном, порождая два кванта по 511 кэВ. Если один или оба этих кванта покидают детектор — на спектре появляются пики однократного и двойного вылета (single/double escape peaks) при E − 511 кэВ и E − 1022 кэВ.

В любительской спектрометрии этот процесс важен только для очень высокоэнергетических источников (выше 1,5 МэВ).

Как выглядит реальный спектр

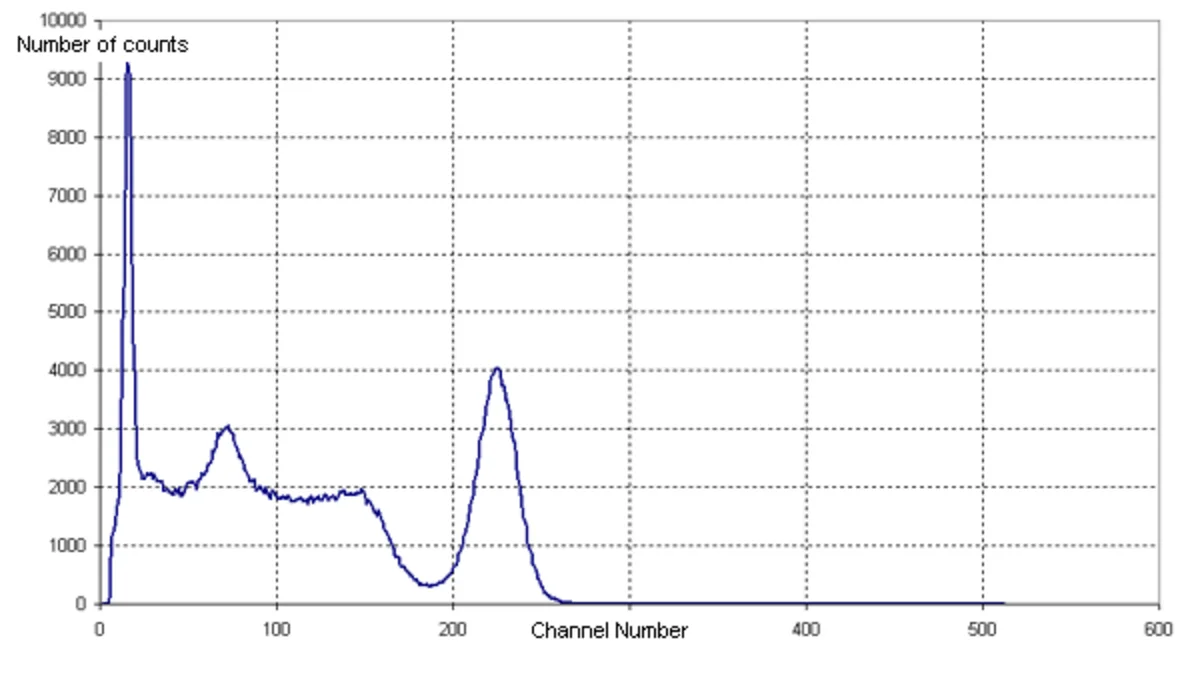

Гамма-спектр цезия-137, снятый детектором NaI(Tl). Хорошо видны: острый фотопик на 662 кэВ, широкий Комптоновский континуум и небольшой пик обратного рассеяния (~184 кэВ). Источник: Wikimedia Commons / CC BY-SA 3.0.

Типичный спектр содержит несколько характерных элементов:

Фотопик (photopeak, full-energy peak) — острый гауссов пик на энергии, соответствующей гамма-кванту изотопа. Это «отпечаток пальца» изотопа. Cs-137 всегда даёт фотопик строго на 661,7 кэВ — не ±50 кэВ, а с точностью до долей кэВ. Ширина пика определяется энергетическим разрешением детектора.

Комптоновский континуум — широкое плато от нуля до Комптоновского края (примерно на 200 кэВ ниже фотопика). Порождается квантами, рассеявшимися и покинувшими кристалл.

Комптоновский край — резкий обрыв континуума (но не полный — за счёт конечного разрешения он размывается). Для Cs-137 край находится на ~477 кэВ.

Пик обратного рассеяния (backscatter peak) — небольшой пик в районе 150–250 кэВ. Возникает от квантов, рассеявшихся назад в защитном корпусе или держателе образца и попавших в детектор с характеристической энергией обратного рассеяния.

Характеристическое рентгеновское излучение — при фотоэлектрическом поглощении образуется «дыра» во внутренней электронной оболочке атома. При её заполнении испускается рентгеновский квант, характерный для данного элемента. Для NaI кристалла — это рентген йода на 28–33 кэВ.

Что такое энергетическое разрешение

Энергетическое разрешение — главная характеристика спектрометра. Оно показывает, насколько хорошо детектор различает близкие по энергии гамма-линии.

Разрешение измеряется как FWHM (Full Width at Half Maximum — полная ширина на половине высоты фотопика) и выражается в процентах от энергии пика:

$$R = rac{FWHM}{E_gamma} imes 100%$$

Для детектора NaI(Tl) размером 38×38 мм типичное разрешение составляет 7–8% при 662 кэВ (Cs-137). Это значит, что фотопик имеет FWHM около 46–53 кэВ. Два пика, расположенных ближе чем ~2×FWHM ≈ 100 кэВ, могут сливаться.

Для сравнения:

• Детектор HPGe (германий, охлаждаемый жидким азотом): 0,1–0,2% — видит пики в 2–3 кэВ
• NaI(Tl) + ФЭУ: 6–8% — любительская и промышленная спектрометрия
• CsI(Tl) + SiPM: 7–9% — современный любительский подход
• PIN-фотодиод: 15–20% — только грубое определение изотопов

Разрешение 7–8% достаточно, чтобы уверенно разделить Cs-137 (662 кэВ), K-40 (1460 кэВ), Tl-208 (2614 кэВ) и большинство практически важных изотопов. Это и есть целевой класс для DIY-системы.

Почему каждый изотоп имеет уникальный спектр

Гамма-излучение испускается при переходах между энергетическими уровнями атомного ядра — точно так же, как оптические спектры атомов возникают при переходах электронов. Уровни ядра квантованы и уникальны для каждого изотопа: нет двух разных нуклидов с одинаковым набором ядерных уровней.

Поэтому гамма-линии изотопа строго фиксированы: Cs-137 всегда излучает 661,7 кэВ — при любой температуре, давлении, химическом состоянии. Это делает гамма-спектрометрию мощнейшим аналитическим инструментом.

Некоторые изотопы имеют одну доминирующую линию (Cs-137, K-40), другие — богатый набор (Ra-226 и его дочерние продукты дают десятки линий). Это отражает сложность ядерной структуры.

Таблица ключевых гамма-линий

Это список изотопов, которые вы реально встретите в домашних измерениях. Природный фон состоит преимущественно из K-40, цепочки U-238 (Bi-214 и другие) и цепочки Th-232 (Tl-208 и другие). Именно поэтому обычный спектр фона — это не просто шум, а сложная картина с десятками пиков.

Как спектрометр «видит» энергию

Полная цепочка преобразований сигнала в NaI(Tl)-спектрометре:

1. Гамма-квант входит в кристалл NaI(Tl) и взаимодействует (чаще всего через фотоэффект или Комптон)
2. Электрон отдачи разгоняется и тормозится в кристалле, передавая энергию решётке
3. Люминесценция: возбуждённые ионы Tl⁺ в кристалле испускают фотоны видимого света (~420 нм). Количество фотонов пропорционально энергии электрона (≈38 фотонов на каждый кэВ)
4. Фотокатод ФЭУ или кремниевый фотоумножитель (SiPM) поглощают фотоны и испускают электроны
5. Умножение: в ФЭУ электроны ускоряются через 10–12 динодов, каждый из которых умножает количество электронов в 3–6 раз — итоговое усиление 10⁶–10⁷
6. Выходной импульс тока имеет высоту, пропорциональную числу фотонов, а значит — исходной энергии гамма-кванта
7. Предусилитель и формирователь превращают этот импульс в напряжение с гауссовой формой
8. АЦП измеряет высоту импульса и увеличивает соответствующий канал гистограммы на 1
9. После тысяч событий гистограмма принимает вид спектра с фотопиками и Комптоновским континуумом

Высота выходного импульса строго пропорциональна энергии гамма-кванта — это и есть физическая основа спектрометрии. Если усиление стабильно (а для этого нужно стабильное питание ФЭУ), то каждый канал АЦП соответствует строго определённой энергии. Откалибровав систему по известным пикам, мы получаем энергетическую ось спектра.

Что можно измерять дома

Гамма-спектрометр открывает возможности, недоступные обычному дозиметру:

Природный фон — не просто шум, а сложная картина. K-40 (1460 кэВ) от почвы и строительных материалов. Tl-208 (2614 кэВ) и Bi-214 (609 кэВ) от следов урана и тория в стенах. Этот спектр бесценен для калибровки — никаких специальных источников не нужно.

Урановое стекло (вазелиновое, жёлто-зелёное) — чёткие пики цепочки U-238: Bi-214 на 609 и 1764 кэВ, Th-234 на 92 кэВ. Можно неразрушающим методом подтвердить наличие урана и даже оценить концентрацию.

Компас Адрианова и другие антикварные предметы с радием — Ra-226 (186 кэВ) плюс полный набор линий его дочерних продуктов. Спектр радиевой смеси очень характерен.

Торий в газовых мантиях — пики Th-232 цепочки: Ac-228 (911 кэВ), Pb-212 (239 кэВ), Tl-208 (583 и 2614 кэВ).

Датчик дыма — Am-241 даёт чёткий пик на 59,5 кэВ. Отличный источник для низкоэнергетической калибровки. Подробнее об америции в датчиках дыма.

Гранитная столешница — смесь K-40 + U-238 + Th-232, характерная для гранита. Красный и розовый гранит дают более интенсивный спектр.

Хлорид калия (KCl, «заменитель соли» из хозмага) — почти чистый K-40, пик 1460 кэВ. Идеальный источник для одной из двух точек калибровки.

Это лишь часть возможного. Спектрометр позволяет находить «спрятанные» источники там, где дозиметр видит лишь повышенный фон. В следующих частях серии разберём, из чего собрать такой прибор.
