В мае 1972 года физик Анри Бузиг проводил рутинный анализ партии урановой руды, доставленной из Габона на французский завод по обогащению урана в Пьерлатте. Прибор показал странное: содержание урана-235 в образце составляло 0,7171% вместо стандартных 0,7202%.
Разница — всего 0,003 процентного пункта. Многие бы её проигнорировали. Бузиг поднял тревогу.
Так было открыто одно из самых невероятных явлений в геологии: два миллиарда лет назад в Западной Африке самостоятельно заработал ядерный реактор. Без инженеров, без обогащённого топлива, без управляющих стержней. Просто в толще горной породы.
Где это произошло
Шахта Окло расположена на юго-востоке Габона, в 40 километрах к северо-западу от города Франсвиль. С 1960-х годов здесь добывали уран для французской ядерной программы — Габон был одним из главных поставщиков сырья для Комиссариата по атомной энергии (CEA).
Геологическая карта района Окло. Показаны месторождения Окло, Окелобондо и плато Бангомбе с расположением всех реакторных зон. Источник: Wikimedia Commons / CC BY-SA 3.0.
Урановые отложения здесь образовались около 2,05 миллиарда лет назад в осадочных породах бассейна Франсвиль — в период, который геологи называют Великим окислением: атмосфера Земли впервые насытилась кислородом. Кислород окислял уран в горных породах, переводя его в растворимую форму уранил-иона (UO₂²⁺). Реки вымывали уран из пород и уносили в низинные речные дельты, где в восстановительных условиях он переосаждался в виде диоксида урана (UO₂) — уранинита. Со временем концентрация урана в некоторых пластах достигла уровней, достаточных для начала ядерной реакции.
Аномалия, которую нельзя было объяснить
Изотопный состав природного урана — фундаментальная константа. 0,7202% урана-235 к 99,2745% урана-238 — одинаково во всех образцах на Земле, в метеоритах, в лунном грунте. Эта пропорция определяется возрастом Солнечной системы и периодами полураспада изотопов, а не местом добычи или геологическими условиями.
Поэтому отклонение на заводе в Пьерлатте было невозможно объяснить ни примесями, ни ошибкой прибора. Бузиг проверил три раза — результат повторялся. Значит, часть урана-235 в этой руде была каким-то образом израсходована. Но что может израсходовать уран-235, не тронув уран-238? Только деление.
Расследование возглавил физик-ядерщик Роже Нодэ из CEA. В июне 1972 года группа учёных выехала на шахту в Габоне. Образцы из разных горизонтов и точек разреза показали: U-235 недостаёт повсюду, причём пространственно закономерно — больше всего в центре определённых пластов, меньше на периферии. Это не загрязнение и не ошибка. В породе нашли продукты деления: неодим-143, рутений-99, цирконий-93 — изотопы с характерными «деленческими» сигнатурами, которые в природе иным путём не образуются.
25 сентября 1972 года директор CEA Франсис Перрен объявил об открытии на заседании МАГАТЭ в Вене. Реакция научного сообщества была оглушительной: природный самоподдерживающийся ядерный реактор, работавший почти два миллиарда лет назад.
Почему реактор смог запуститься
Для самоподдерживающейся цепной реакции необходимо несколько условий одновременно: достаточная концентрация делящегося материала, замедлитель нейтронов и отсутствие сильных поглотителей. Два миллиарда лет назад в Окло всё сложилось само собой.
Концентрация U-235: ключевое условие
Сегодня доля U-235 в природном уране составляет 0,72%. Для устойчивой цепной реакции в легководном реакторе нужно 3–5%. Именно поэтому природный уран необходимо обогащать — на центрифужных или газодиффузионных заводах. Без обогащения цепная реакция в лёгкой воде не поддерживается.
Но у урана-235 период полураспада составляет 704 миллиона лет — против 4,47 миллиарда лет у урана-238. U-235 распадается в 6,3 раза быстрее. Это означает, что в прошлом его доля была выше. Подробнее о том, как период полураспада определяет «возраст» изотопов, — в отдельной статье.

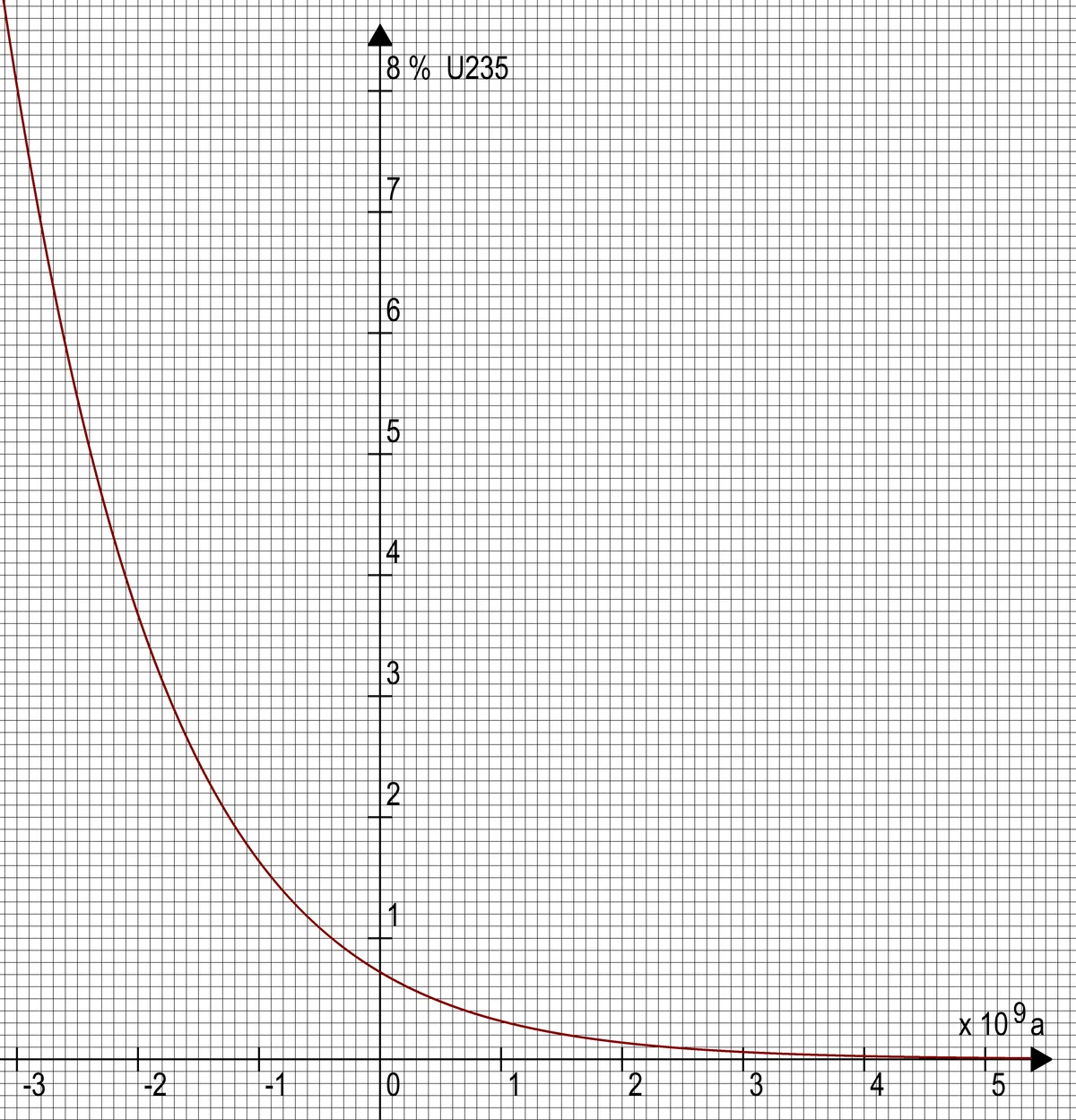

Доля U-235 в природном уране как функция времени. Около 2 миллиардов лет назад она составляла примерно 3% — почти как в обогащённом топливе для современных легководных реакторов. Источник: Wikimedia Commons / CC0.
Два миллиарда лет назад природный уран содержал около 3% U-235 — достаточно, чтобы поддержать цепную реакцию в присутствии лёгкой воды. Именно это временное окно — примерно от 3 до 1,5 миллиарда лет назад — было единственным периодом в истории Земли, когда природные реакторы были возможны.
Вода как замедлитель
Нейтроны, вылетающие при делении U-235, слишком быстры, чтобы эффективно вызывать новые деления. Их нужно замедлить до «тепловых» скоростей — порядка 2 км/с вместо 20 000 км/с. В современных реакторах для этого используют воду, тяжёлую воду или графит.
В Окло роль замедлителя играла обычная грунтовая вода, насыщавшая пористый урановый пласт. Для нормальной работы вода должна была быть достаточно чистой — без высоких концентраций элементов-поглотителей нейтронов вроде бора или кадмия. Анализ показал: вода в этом районе 2 миллиарда лет назад была именно такой.
Важный геохимический факт: 2 миллиарда лет назад в земной коре было меньше бора, чем сегодня, — бор активно производится при бомбардировке космическими лучами, и его содержание в коре росло со временем. Это дополнительно благоприятствовало реакции в Окло.
Отсутствие поглотителей
Управляющие стержни в современных реакторах сделаны из бора или кадмия именно потому, что они жадно поглощают нейтроны. В Окло концентрация таких элементов в урановых пластах была достаточно низкой, чтобы не «задушить» реакцию.
Как работал природный реактор: пульсирующий цикл
Реакция запускалась, когда грунтовые воды насыщали урановый пласт. Нейтроны от спонтанных распадов урана замедлялись в воде, вызывали деление ядер U-235, те порождали 2–3 новых быстрых нейтрона — и цикл повторялся. Коэффициент размножения нейтронов превысил 1, и реакция стала самоподдерживающейся.
Однако реакция не могла быть непрерывной. По расчётам Нодэ, мощность отдельных зон составляла от 10 до 100 кВт — для такой мощности тепловыделение разогревало породу быстро. Вода закипала. Без жидкого замедлителя нейтроны были слишком быстрыми — реакция затухала. Порода остывала, вода возвращалась из трещин обратно в поры — реакция возобновлялась.
Это самоограничивающийся, саморегулирующийся цикл — принципиально устойчивый. По модельным расчётам, активная фаза длилась около 30 минут, затем несколько часов затишья. Каждая реакторная зона работала в таком ритме суммарно около 150 000 лет, после чего U-235 истощился настолько, что реакция прекратилась навсегда.
Структура реакторных зон: что нашли геологи
Реакторные зоны Окло представляют собой линзовидные тела урановых руд толщиной от нескольких сантиметров до двух метров и площадью от нескольких квадратных метров до сотен. Уранинит (UO₂) залегает в виде богатых прослоев внутри кремнистых аргиллитов — тонкозернистых осадочных пород.
В центре каждой реакторной зоны концентрация диоксида урана достигала 40–60% по массе. Это чрезвычайно богатая руда даже по современным меркам — для сравнения, среднее содержание урана в промышленно разрабатываемых месторождениях составляет 0,1–0,5%. Без такого высокого содержания реакция не могла бы поддерживаться даже при благоприятном содержании U-235.
Снаружи реакторного ядра породы несут следы высоких температур: часть минералов была переплавлена или перекристаллизована. Это тепловой «ореол» реактора — свидетельство того, что в момент активной фазы температура в зоне деления достигала нескольких сотен градусов Цельсия.
Реакторные зоны сохранились в таком виде именно потому, что породы бассейна Франсвиль геологически стабильны. Никаких крупных тектонических событий, никакой глубокой эрозии или вулканической активности на протяжении двух миллиардов лет. Пласты лежат почти горизонтально, как легли. Это идеальный «холодильник» для геологического эксперимента.
Шестнадцать реакторов, а не один
Первоначально учёные думали, что нашли единственную аномалию. По мере дальнейшего изучения района оказалось, что реакторных зон значительно больше.
На сегодняшний день в районе Окло идентифицировано 16 реакторных зон:
- Зоны 1–6: в шахте Окло
- Зоны 7–9: в шахте Окелобондо, в 30 км южнее
- Зоны 10–16: на плато Бангомбе, в 2–3 км к юго-востоку от Окло
Каждая зона — самостоятельный реакторный эпизод с собственной геометрией, мощностью и продолжительностью. Суммарная выработанная энергия по всем зонам оценивается в около 15 000 мегаватт-лет — это примерно 15 лет работы энергетического реактора мощностью 1 ГВт.
Изотопные улики: как доказать реакцию спустя 2 миллиарда лет
При делении урана-235 образуются продукты деления в строго определённых соотношениях — «изотопная подпись», уникальная для ядерного деления. Природные геохимические процессы такую картину воспроизвести не могут.

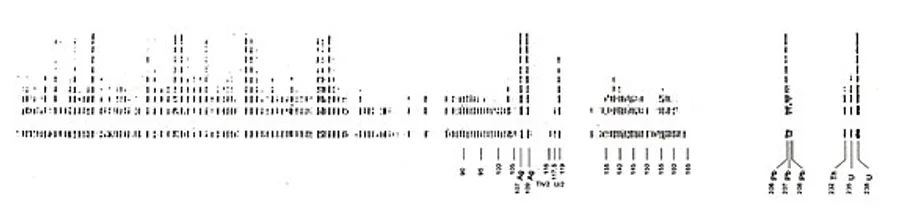

Пластина масс-спектрометра с образцами из Окло (серия 311). По характеру изотопных полос был однозначно установлен факт ядерного деления миллиарды лет назад. Фото: Wikimedia Commons / CC BY-SA 4.0.
Ключевые изотопные «улики», найденные в образцах Окло:
Неодим-143 — производится только при делении, в природном неодиме этого изотопа значительно меньше. В образцах Окло его избыток прямо пропорционален количеству «сгоревшего» U-235.
Рутений-99, -100, -101, -102, -104 — «деленческая» смесь с характерным соотношением изотопов, не встречающимся в природном рутении.
Цирконий-93 — долгоживущий продукт деления (период полураспада 1,5 млн лет). Его дочерний изотоп ниобий-93m был обнаружен в ожидаемых количествах.
Самарий-149 — стабильный, но крайне редкий изотоп. В образцах Окло его необычно мало: он был выжжен нейтронами при реакции. Именно самарий-149 стал ключом для знаменитого анализа физических констант.
Окло как инструмент геохронологии
Помимо фундаментальной физики, образцы Окло нашли применение в геохронологии — науке о датировании горных пород.
Многие радиоактивные системы датирования основаны на накоплении дочерних изотопов: уран-свинцовый метод, рений-осмиевый, самарий-неодимовый. Для правильной интерпретации данных геохимики должны знать, как изотопные соотношения выглядели до любых нарушений — так называемый «исходный состав».
Образцы Окло дают уникальную возможность: мы знаем точно, что происходило в этих породах (ядерная реакция), и знаем, когда (около 2 млрд лет назад). Сопоставляя изотопные сигнатуры продуктов деления с предсказаниями ядерных моделей, учёные могут калибровать методы датирования с беспрецедентной точностью.
В частности, неодимовые изотопные сигнатуры из Окло использовались для уточнения самарий-неодимового хронометра — одного из главных инструментов датирования древних пород и метеоритов.
Габон сегодня: шахты закрыты, наука продолжается
Добыча урана в районе Окло велась с 1960 по 1999 год. За это время было добыто около 28 000 тонн урана. Реакторные зоны были частично вскрыты горными выработками — именно это и позволило их изучить. После закрытия шахт COMUF (французско-габонская горнодобывающая компания) законсервировала выработки.
Сегодня плато Бангомбе с реакторными зонами 10–16 остаётся объектом научного мониторинга. Французский CEA совместно с МАГАТЭ периодически проводит здесь исследования миграции радионуклидов — именно в контексте программ обоснования безопасности ядерных хранилищ.
Часть кернового материала хранится в Музее ядерной энергии в Сакле (Франция). Небольшие образцы уранинита из Окло можно встретить в геологических коллекциях крупных университетов — они ценятся как уникальные геохимические объекты.
О том, как устроено хранение и измерение радиоактивных материалов, что показывает счётчик Гейгера на урановой руде — в статье про урановое стекло и в руководстве по выбору дозиметра.
Окло и стабильность физических законов
Открытие Окло поставило неожиданный вопрос фундаментальной физики: меняются ли физические константы со временем?
Некоторые теории предсказывают, что константы вроде постоянной тонкой структуры или ядерных сечений могли немного изменяться на протяжении миллиардов лет. Если бы это было так — изотопные соотношения в продуктах деления Окло были бы другими, потому что сечения нейтронных захватов чрезвычайно чувствительны к точным значениям ядерных констант.
В 1976 году советский физик Александр Шляхтер использовал данные о самарии-149 из Окло для проверки этой идеи. Самарий-149 имеет сечение нейтронного захвата с ядерным резонансом на очень низкой энергии — и именно поэтому его количество в образцах особенно чувствительно к точному значению ядерных констант в момент реакции.
Вывод Шляхтера: постоянная тонкой структуры не изменилась за 2 миллиарда лет с точностью лучше 10⁻¹⁰ в год. Более поздние анализы группы учёных под руководством Юлиана Фешбаха уточнили предел до 10⁻¹⁷ в год. Природный реактор стал точнейшим физическим инструментом для проверки фундаментальных теорий.
Почему это важно для хранения ядерных отходов
Самый практически важный вывод из Окло — не физика, а геология хранения.
Противники подземных хранилищ ядерных отходов часто задают законный вопрос: как гарантировать, что радионуклиды останутся на месте через 10 000 лет? Вода просочится, порода треснет, изотопы разойдутся по грунтовым водам.
Окло даёт прямой ответ. В реакторных зонах производились те же продукты деления, что и в современных ядерных реакторах: цезий, стронций, технеций, плутоний, нептуний, америций. После того как реакция остановилась, прошло около 1,7 миллиарда лет. Что осталось на месте?
Почти всё. Тугоплавкие оксиды: цирконий, рутений, неодим, молибден — не сдвинулись более чем на несколько метров. Плутоний-239 (T½ = 24 100 лет) с момента образования не мигрировал дальше 10 метров от реакторной зоны — несмотря на то что за прошедшее время прошли сотни климатических циклов, сейсмические события и медленное движение грунтовых вод.
Только летучие элементы — благородные газы ксенон и криптон — исчезли, что совершенно ожидаемо. Остальные были задержаны минеральной матрицей.
Этот результат является геологическим аргументом в пользу глубинного захоронения ядерных отходов в подходящих горных формациях — тезис, который сегодня лежит в основе проектов финского хранилища Onkalo и шведского SFR. Подробнее о том, как работает накопление дозы и что означают разные единицы измерения радиации, — в соответствующих статьях сайта.
Есть ли другие природные реакторы
Окло — единственное место на Земле, где подтверждена работа природного ядерного реактора.
Это не случайность. Сегодня U-235 слишком мало в природном уране (0,72%), чтобы реакция запустилась даже при идеальных условиях. «Временное окно» для природных реакторов на Земле закрылось около 1,5 миллиарда лет назад: после этого момента содержание U-235 упало ниже порога критичности для любых реалистичных геологических конфигураций.
Теоретически природные реакторы могли существовать на других телах Солнечной системы с урановыми рудами и жидкой водой — в ранней истории Марса или в океанических глубинах ледяных лун Юпитера и Сатурна. Это активная область астрофизических спекуляций, хотя никаких наблюдательных данных пока нет.
Сравнение с реактором Ферми: природа против инженерии
Принято считать, что первый в мире управляемый ядерный реактор запустил Энрико Ферми 2 декабря 1942 года под западными трибунами стадиона Чикагского университета. «Чикагская поленница-1» (CP-1) стала результатом двух лет напряжённой работы лучших физиков-ядерщиков мира в рамках Манхэттенского проекта: 46 тонн оксида урана, 385 графитовых блоков-замедлителей, управляющие кадмиевые стержни, ручной контроль мощности. Реакция длилась 28 минут. Максимальная мощность — 200 Вт. Потом стержни вставили обратно.
Природа опередила Ферми на 1 970 000 000 лет.
| Параметр | CP-1 Ферми (1942) | Окло (−2 млрд лет) |
|---|---|---|
| Топливо | Оксид урана, 46 т | Природный уранинит |
| Замедлитель | Графит | Грунтовая вода |
| Управление | Кадмиевые стержни | Испарение воды |
| Мощность | 200 Вт | 10–100 кВт/зону |
| Продолжительность | 28 минут | ~150 000 лет |
| Количество реакторов | 1 | 16 зон |
| Инженеры | ~200 человек | 0 |
В отличие от CP-1 — который Ферми намеренно держал на минимальной мощности из соображений безопасности — природный реактор Окло работал без какого-либо надзора на протяжении ста пятидесяти тысяч лет. И завершил работу сам, когда кончилось «топливо» — истощился U-235.
Что показал бы дозиметр в Окло сегодня
Шахта Окло давно выработана. Если бы вы приехали туда с дозиметром, вы обнаружили бы повышенный, но вполне измеримый гамма-фон от остаточных долгоживущих изотопов в урановых пластах.
По данным измерений, гамма-фон на территории бывшей шахты составляет 0,3–2 мкЗв/ч — в 3–20 раз выше среднего естественного радиационного фона. Это сопоставимо с некоторыми гранитными карьерами на Урале или в Карелии и не является опасным значением. Разобраться в единицах измерения поможет наша статья про зиверты, рентгены и бэры.
Реакторные зоны законсервированы. Образцы хранятся во французском CEA и в музеях. Изотопный анализ образцов продолжается.
История Окло — одна из тех историй, которые напоминают: Вселенная занималась ядерной физикой задолго до появления людей. Мы лишь открыли математику процессов, которые природа отработала миллиарды лет назад. И иногда — как в случае с хранением ядерных отходов — природный эксперимент даёт нам более убедительные данные, чем любая лабораторная установка.
