Трубка Гейгера-Мюллера — основной компонент любого самодельного дозиметра. На рынке десятки моделей с разными характеристиками, и правильный выбор напрямую влияет на точность прибора. Разберём самые популярные варианты.
Принцип работы
Трубка Гейгера — цилиндрический металлический или стеклянный корпус, заполненный инертным газом (аргон, неон) под давлением ниже атмосферного. Вдоль оси расположен тонкий проволочный анод. При ионизации газа частицей излучения возникает лавинный пробой — короткий импульс тока, который регистрируется схемой.
Рабочее напряжение большинства трубок — 350-500 В. Ток потребления ничтожен — единицы микроампер, — поэтому питание 9 В через DC-DC преобразователь вполне достаточно.
Советские трубки: классика DIY
СБМ-20 (SBM-20)
Самая популярная трубка в мире DIY-дозиметрии. Выпускалась в СССР; сегодня продаётся на радиорынках и в интернете по 300-600 руб.
- Рабочее напряжение: 400 В
- Характеристическое плато: 350-475 В
- Длина: 108 мм, диаметр 11 мм
- Чувствительность: ~29 имп/(мкР/ч)
- Что регистрирует: гамма и жёсткое бета-излучение
- Коэффициент CPM к мкЗв/ч: ~0.0057
Плюсы: доступна, хорошо изучена, масса готовых схем и прошивок. Минусы: не регистрирует мягкое бета- и альфа-излучение (металлический катод).
СТС-5 (STS-5)
Меньшая трубка (длина 50 мм) с высокой чувствительностью на единицу длины. Применялась в переносных советских дозиметрах. Стоит 200-400 руб.
- Рабочее напряжение: 400 В
- Чувствительность: ~25 имп/(мкР/ч)
Хорошо подходит для компактных сборок. Физически совместима с СБМ-20 по рабочему напряжению.
СБМ-19 (SBM-19)
Увеличенная версия СБМ-20 (длина 192 мм). Чувствительность вдвое выше — примерно 60 имп/(мкР/ч). Использование: измерение слабых источников, более быстрая реакция на изменение фона.
СБТ-10А
Торцевая трубка с тонким слюдяным окошком. Ключевое отличие — регистрирует альфа-излучение. Это важно при работе с ураном, радием, полонием.
- Рабочее напряжение: 400 В
- Окошко хрупкое — обращаться осторожно
Цена: 800-1500 руб. При работе с альфа-источниками незаменима.
Зарубежные трубки
LND-712
Американская трубка с торцевым слюдяным окошком. Популярна в западном DIY-сообществе. Регистрирует гамма, бета и альфа-излучение. Стоит 2000-3000 руб.
J305
Китайская трубка, популярная в бюджетных дозиметрах с AliExpress. Чувствительность ниже СБМ-20, но цена 150-250 руб. делает её привлекательной. Качество нестабильно — берите с запасом и проверяйте.

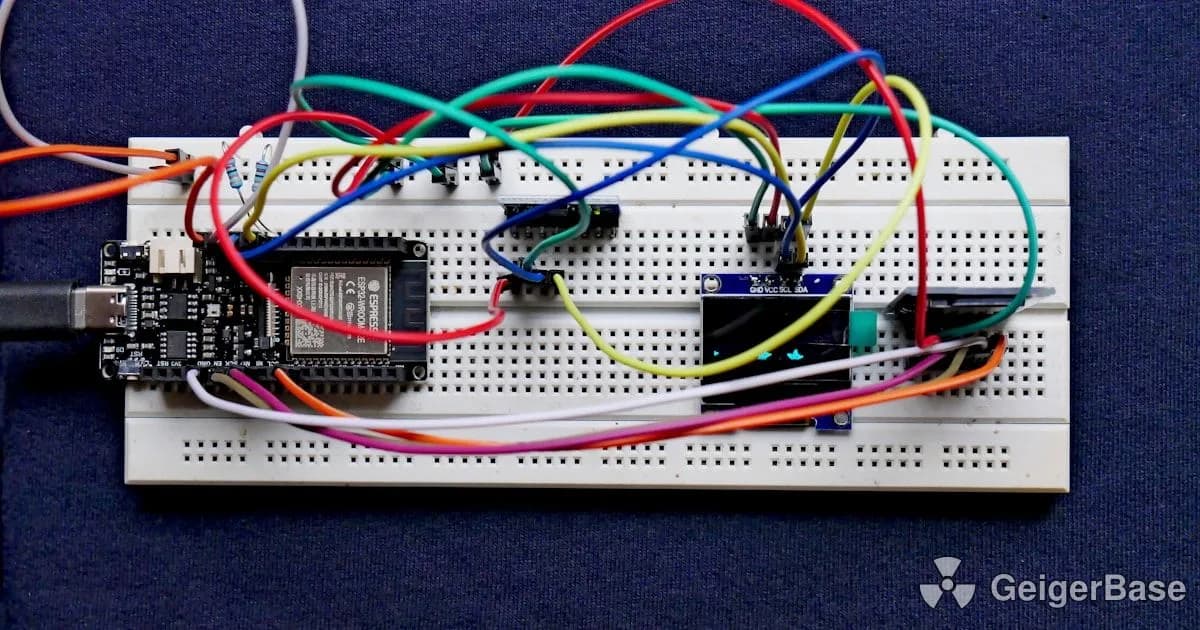

Схема подключения
Стандартное включение для СБМ-20/СТС-5:
Конденсатор 1 нФ развязывает высоковольтную цепь от GPIO. Резистор 1 МОм ограничивает ток разряда. Резистор 10 МОм защищает источник ВВ от пробоя.
Источник высокого напряжения
Готовые HV-модули на основе MC34063 или XL6009 стоят 200-400 руб. и выдают стабильные 400 В при питании от 3,7-12 В. Обязательно проверяйте выходное напряжение мультиметром перед подключением трубки — перенапряжение сокращает её ресурс.
Как выбрать трубку
- Универсальный бытовой дозиметр: СБМ-20 — оптимальный выбор
- Компактная сборка: СТС-5
- Повышенная чувствительность: СБМ-19
- Регистрация альфа-излучения: СБТ-10А или LND-712
- Минимальный бюджет: J305 (с осторожностью)
Перед покупкой б/у трубки уточните дату выпуска — ресурс ограничен 10-15 годами активного использования или порядка 10^8 импульсов.
